深圳西门子S7-1200PLC高级培训班

【培训内容】

【培训目的】

西门子高级班是专门为有基础或者直接从事自动化工作多年开设的一个培训班，高级班学习的内容非常之多，非常之全面。高级班的内容适合用于开发中大型自动化系统，适用于做中大型网络通讯设计。学习完西门子高级班就能够直接独立的完成大型自动化项目的设计与编程。

【培训对象】

高中生、大学生、初级电工、中级电工、高级电工、电气维护人员、设备维修人员、机械设计人员、高级技师、程序设计人员、

【培训优势】

1、单人单台电脑、单人单台设备、独立操作、老师课堂上讲完理论部分直接通过实验操作设备、进行编写程序。

2、每月定期开班、所有学习的学员课程进度都是统一的，课堂上有关技术的话题大家都可以互相讨论，互相研究，技术只有交流才会进步。

3、所有的设备全天候开放，白天班的学员晚上也可以过来继续做实验，做练习，晚上的学员白天可以过来做实验，做练习，实验过程中不懂的老师给予现场解答。

4、对结业学员免费的提供推荐就业，确保与所学习的专业对口，让我们的学员直接从事自动化编程工作。

5.对结业的学员免费提供终身的技术支持。

6.可以免费试听！确保学会为止！【毕业达不到理想效果的，可以免费反复学习】

【开班类型】

白   班： 周一至周五     8:30-12:00 14:00-17:30   约35天

周 日 班： 周日一天      8:30-12:00 14:00-17:30   约5个月

晚   班： 周一至周五     19:00-22:00          约3个月

【培训费用】

6500元

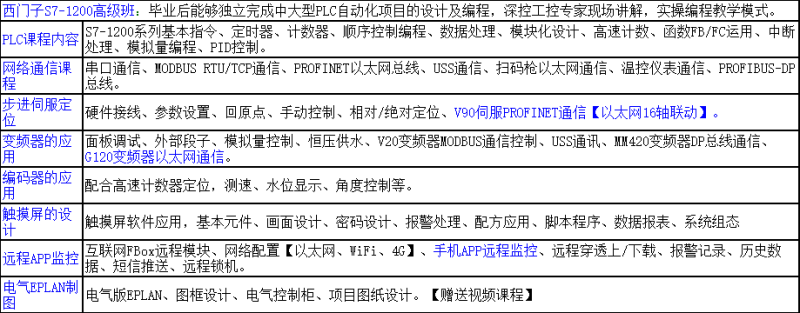

【详细课程内容】

第一部分：S7-1200/1500 PLC硬件

1．自动化系统概论，西门子家族产品介绍。

2．S7-1200/1500 PLC 的硬件结构、CPU类型及扩展方式。

3．S7-1200/1500 PLC 的工作原理、数据类型、编程语言。

4．S7-1200/1500编程软件、仿真软件使用和程序调试。

5．S7-1200/1500PLC的硬件组态及寻址。

6．S7-1200/1500 PLC上载、下载程序操作。

7．S7-1200/1500 PLC存储区的分配。

8．S7-1200/1500 PLC的固件更新及MMC卡使用。

9. S7-1200/1500 PLC输入跟输出的硬件接线。

第二部分：S7-1200/1500PLC 博图TIA软件详解

1. S7-1200/1500 PLC博图TIA软件安装。

2. S7-1200/1500 PLC博图TIA使用指南。

3. S7-1200/1500 PLC博图TIA项目结构、项目文件。

4. S7-1200/1500 PLC博图TIA开发环境详解 指令树形文件。

5. S7-1200/1500 PLC博图TIA 符号表使用。

6. S7-1200/1500 PLC博图TIA硬件组态网络配置讲解。

7. S7-1200/1500 PLC博图TIA编程接口设置。

8. S7-1200/1500 PLC博图TIA使用指南。

9. S7-1200/1500 PLC博图TIA的仿真。

第三部分：S7-1200/1500PLC软件编程讲解

1、S7-1200 PLC存储区分配及选型。

2、常开、常闭、线圈、置位、复位、上升沿、下降沿等指令

3、S7-1200 PLC的系统存储器位跟时钟存储器位

4、定时器类型TP/TON/TOF/TONR的讲解跟案例分析

5、计数器类型CTU/CTD/CTUD的讲解跟案例分析

6、进制之间相互转换二进制/十进制/十六进制/BCD码

7、基本数据类型BOOL/BYTE/WORD/INT/REAL的存储结构

8、数据传送MOVE/FILL-BLK/MOVE-BLK等指令的讲解

9、比较指令CMP类型等于/大于/小于/等/不等于/大于等于/小于等于

10、转换指令ROUND/TRUNC/SCALE-X/NORM-X等指令

11、移位或循环指令SHR/SHL/ROR/ROL指令

12、程序控制指令JMP/LABEL/RET/SWITCH等指令

13、整数跟浮点数的的加减乘除运算

14、时钟写入WR_LOC_T跟读取RD_LOC_T指令的讲解运用

第四部分：S7-1200用户程序结构及模块应用

1. 时间日期中断组织块0B10-OB17

2. 延迟中断组织块OB20-OB23

3. 定时循环中断组织块OB30-OB38

4. 硬件中断组织块OB40-OB47

5. 启动组织块OB100

6、函数(FC)及函数块（FB）

7、数据块(DB)的建立及储存方式跟寻址

8、S7-1200信号模块、通讯模块、功能模块、信号板的应用

9、多重背景数据块的设置与调用

10、子程序的调用及中断程序讲解

11、形参、实参与全局变量、局部变量的创建、应用及调用

12、CPU属性、时钟存储器、保留存储器等参数设置

第五部分：西门子S7-1200/1500PLC 高速计数/高速定位控制。

1、高速计数器、高速计数器中断、编码器的使用、相对型编码器。

2、高速计数器向导配置、编码器。

3、高速计算器配合编码器测速度、测水位、测位置案例控制。

4、步进/伺服系统的工作原理，选型、硬件接线、参数设置。

5、工艺对象运动控制PT0脉冲串组态

6、工艺对象指令点动/回原点/相对位置/位置控制步进伺服

7、S7-1200PLC跟V90伺服PROFINET通信【实现以太网16轴联动】

8、伺服X/Y/Z三轴/及六轴实操定位设备案例：

【点胶机、螺丝机、五角星、圆弧、LOGO图标、任意定点、矩形阵列】

第六部分：模拟量编程

1. 模拟量的定义及如何选型

2. 模块的扩展、参数设置及地址分配

3. 模拟量模块与传感器之间的硬件接线

4. 模拟量的线性对应、线性坐标设计

5. 流量、温度、压力等模拟量的设计及应用

6. 独立编写模拟量功能块

7. S7-1200 PID的设置与调节【恒温/恒压PID控制】

8. 模拟量电流电压同时存在如何使用

第七部分：变频器运用

1. 变频器的理论部分讲解。

2. 根据工艺要求对变频器的选型。

3. 变频器外部端子控制及硬件接线。

4. 变频器的三段速七段速控制。

5. 变频器的无极调速模拟量控制运行。

6. 变频器V20的USS协议/MODBUS协议通信

7. 变频器MM420的Profibus-DP总线通信

8. 变频器G120的Profinet以太网及Profibus-DP总线通信

9. 通信监控电流、电压、频率。

10. 变频器的恒压供水讲解与实践

第八部分：西门子S7-1200 PLC网络通信及总线通信

1. 总线安装技术。硬件使用指南。

2. S7-1200 PLC Profibus/Profinet总线技术

3. S7-1200 PLC Profibus-DP总线PLC之间的主/从通信

4. S7-1200 PLC Profibus-DP总线跟远程I/0通信

5. S7-1200 PLC Profibus-DP总线PLC之间的主/主通信

6. S7-1200 PLC Profibus-DP总线跟MM420变频器通信

7. S7-1200 PLC Profibus-DP总线跟G120变频器通信

8. S7-1200 PLC Profinet总线跟远程I/0的通信

9. S7-1200 PLC Profinet总线跟G120变频器通信

10. S7-1200 多台PLC之间的Profinet总线通信案例

11. S7-1200 PLC跟S7-200 SMART之间的Profinet总线通信

12. S7-1200 PLC跟扫码枪之间的TCP以太网通信

13. S7-1200 PLC跟温控仪表之间的MODBUS通信

14. S7-1200 PLC与变频器之间的USS协议通信

15. S7-1200 PLC与智能设备及变频器之间的MODBUS通信

16. S7-1200 PLC跟S7-200Smart之间的以太网通信

17. S7-1200 PLC之间 PUT/GET指令通信控制案例

第九部分：互联网模块手机APP远程监控

1. 互联网FBox远程通信模块的硬件介绍

2. 互联网FBox可用的网络配置【以太网/WiFi/4G卡】

3. 互联网FBox远程模块跟PLC以太网通信参数设置

4. 电脑客户端及手机APP远程监控PLC数据

5. 远程穿透功能一键上/下载PLC程序

6. 支持远程设备的报警记录及历史数据

7. 支持设备故障的短信推送及远程锁机功能

第十部分：西门子触摸屏WINCC FLEXIBLE讲解

1. 人机界面的分类、选型。

2. 常用的几种按钮的做法。

3. 指示灯的做法。

4. 报警指示灯的做法。

5. 页面的设计规范。

6. 数值输入框。

7. 数值显示框。

8. 报警功能讲解。

9. 背景设计、多画面显示、切换。

10. 数据记录、历史数据记录、数据归档。

11. 报警记录 报警历史记录。

12. 历史曲线显示。

13. 配方设计。

14. 用户管理权限。

15. 上载与下载。

16. 触摸屏与PLC之间的连线。

 17. 多种混合液体搅拌控制页面设计。

18. 交通灯控制页面设计。

19. 指针的案例讲解。

20. 报表编辑 打印报表。

21. 配方报表，报警报表。

22. 模板使用，调度器使用。

【机构简介】

深控PLC培训中心【隶属于深圳市深控电气工程有限公司】由深圳市宝安区工商局认证的自动化PLC编程培训教育中心!（专业培训PLC）培训中心跟西门子、三菱、欧姆龙、MCGS、等公司进行合作，对PLC自动化进行全方面的培训，拥有多年自动化项目设计及PLC培训资质。
