深圳三菱FX-5U综合PLC培训课程

【课程内容】

【培训目的】

     三菱FX综合班是专门为PLC初学者进行综合系统培训应用的一个培训班，三菱综合班从PLC编程入门到精通，学习完三菱综合能够直接独立的完成自动化项目设计与编程。

【培训对象】

    高中生、大学生、初级电工、中级电工、高级电工、电气维护、设备维修、机械设计、高级技师、程序设计.

【培训优势】

1、单人单台电脑、单人单台设备、独立操作、老师课堂上讲完理论部分直接通过实验操作设备、进行编写程序。

2、每月定期开班、所有学习的学员课程进度都是统一的，课堂上有关技术的话题大家都可以互相讨论，互相研究，技术只有交流才会进步。

3、所有的设备全天候开放，白天班的学员晚上也可以过来继续做实验，做练习，晚上的学员白天可以过来做实验，做练习，实验过程中不懂的老师给予现场解答。

4、对结业学员免费的提供推荐就业，确保与所学习的专业对口，让我们的学员直接从事自动化编程工作。

5、对结业的学员免费提供终身的技术支持。

6、可以免费试听！确保学会为止！【毕业后达不到理想效果的，可以免费反复学习】。

【开班类型】

      白  班： 周一至周五    8:30-12:00 14:00-17:30   约42天

      周 日 班： 周日一天       8:30-12:00 14:00-17:30  约5个月

      晚   班： 周一至周五    19:00-22:00           约3个月

【培训费用】

6000

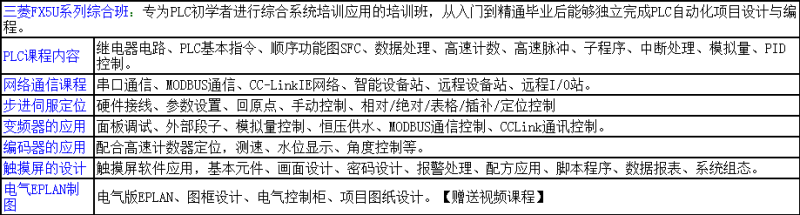

【课程详细内容】

第一部分：电工基础知识讲解

 1、开关、按钮、指示灯、导线、继电器、交流接触器的介绍

 2、导线、断路器、按钮、继电器、交流接触器选型、及电流的计算

 3、点动电路、自锁电路、互锁电路的接法

 4、三相异步电动机的正转、反转、相序检测

 5、星三角降压启动电机的接线、降压启动

 6、电流检测、电压检测、通断检测

 7、布线、电气控制柜的安装、设备的调试

第二部分：三菱FX5U系列硬件介绍与外围设备接线

 1、认识什么是PLC、PLC在工业控制中的用途、控制的方式

 2、PLC与继电器电路的组合、接线

 3、PLC的输入、输出接线方式及种类

 4、NPN、PNP的输入信号传感器与PLC之间的接线

 5、PLC输出到外部执行机构的硬件接线及保护措施

第三部分：三菱FX5U系列PLC软件安装

 1、了解目前三菱FX系列PLC的版本、电脑操作系统的版本

 2、三菱FX系列PLC软件的安装要求

 3、三菱FX系列PLC下载线的介绍

 4、三菱FX系列PLC软件的运用、上载、下载参数设置

 5、三菱FX系列编程规则

第四部分：三菱FX系列基本指令编程的讲解

 1、常开、常闭、线圈输出

 2、自锁互锁电路

 3、本地和远程控制多台水泵的启动、停止

 4、小车在工作来上前进、返回控制

 5、上升沿、下降沿

 6、上升沿与下降沿在实际的工作中的运用

 7、置位、复位、批量复位、非指令

 8、特殊继电器讲解与运用

 9、时间继电器的运用

 10、控制交通灯编写程序

 11、喷泉控制程序

 12、彩灯控制顺序系统

 13、两种混合液体的加工控制

 14、增计数器、减计数器、增减计数器的运用

 15、自动车库门控制系统。

 16、左移指令、右移指令的讲解

 17、次品检测控制系统

 18、彩灯顺序循环点亮控制系统。  19、三菱步进梯形图STL/RETSTL的讲解 20、三菱SFC顺序功能图的创建流程 21、三菱SFC程序的配置及控制指令的应用 22、三菱SFC的转移条件，串行、选择分支、并行分支及跳转

 23、五金加工控制中心编程案例

 24、机械手夹大小球分拣控制系统。

第五部分：三菱FX5U系列数据处理及程序分类

 1、三菱FX系列内部数据存储区域的划分

 2、数据存储的类型、数据存储的格式

 3、多种数据类型的数据传送、数据读取、数据写出。

 4、字节块、字块、双字块、填充。

 5、数据运算 整数加法、整数减法、整数乘法、整数除法。

 6、数据运算浮点数加法、浮点数减法、浮点数乘法、浮点数除法。

 7、数据转换指令、取整指令、四舍五入指令、递增、递减。

 8、多种数据类型的比较

 9、时间日期指令的运用

 10、变址寄存器Z的运用案例讲解

 11、逻辑运算指令、取反、与运算、或运算、异或运算

 12、移位循环指令、字节、字、双字

 13、FX5U子程序及FB功能块的调用 13、程序的分类、待机/恒定周期/扫描/事件/无执行类型 13、FX5U系列全局标签/FUN函数/结构体的讲解 13、FX5U子程序及FB功能块的调用

 14、综合性的练习题的讲解与实践操作

第六部分：三菱FX5U系列高速定位

 1、中断的分类、I/O中断、定时器中断

 2、高速计数器、高速计数器中断、编码器的使用、相对型编码器

 3、高速脉冲输出PLSY/PLSV指令应用于步进电机

 4、回原点指令DSZR结合步进电机应用

 5、相对定位DDRVI/定位DDRVA指令应用于步进系统

 6、定位轴的参数设置及定位数据 7、单表格定位运行的使用软元件跟不使用软元件 8、单轴定位的多表格跟多轴定位的多表格运行 9、两轴定位的直线插补控制

 10、大量综合性的练习题的讲解与实操设备

第七部分: 三菱FX5U系列模拟量控制

 1、模拟量与数字量的概念及定义 2、模块输入信号采集编程、滤波、精度换算。

 3、FX5U内置模拟量输入/输出功能

 4、模拟量模块FX5U-4AD/4DA/TC-ADP模块的应用

 5、楼宇系统变频恒压供水PID控制系统的讲解。

 6、恒温烤箱PID案例控制。

第八部分：三菱FX5U系列网络通信控制

 1、FX5UPLC与PLC的1:1网络构成

 2、FX5UPLC与PLC的N：N网络构成

 3、FX5UPLC与智能仪表间的MODBUS通讯 4、FX5UPLC与变频器之间的MODBUS通讯 5、FX5UPLC与PLC之间的MODBUS通讯 6、FX5U系列CC-LinkIE网络的基础及构成 7、FX5U系列CC-LinkIE网络与智能设备站通信 8、FX5U系列CC-LinkIE网络与远程I/0的通信

第九部分：触摸屏HMI系统编程与调试

 1、触摸屏的、分类、选型

 2、常用的几种按钮的做法

 3、指示灯跟多状态指示灯的做法

 4、画面的设计规范及切换

 5、数值的输入跟输出

 6、报警功能讲解

 7、动画设计

 8、背景设计、多画面显示、切换

 9、数据记录、历史数据记录、数据归档

 10、报警记录 报警历史记录

 11、历史曲线显示

 12、变址寄存器及配方设计

 13、用户管理权限及密码设计

 14、触摸屏程序上载与下载

 15、触摸屏与PLC之间串口连接 16、触摸屏与PLC以太网模块的连接

 17、多种混合液体搅拌控制页面设计

 18、交通灯控制页面设计

第十部分：变频器的运用

 1、变频器的理论部分

 2、根据工艺要求对变频器选型

 3、变频器端子介绍

 4、变频器硬件接线

 5、变频器三段速度控制

 6、变频器七段速度控制

 7、变频器的模拟量调速运行

 8、变频器的MODBUS通讯控制

 9、监控电流、电压、频率

 10、变频器的恒压供水讲解与实践

第十一部分：伺服电机的讲解

 1、伺服驱动器的型号介绍、功能介绍

 2、伺服电机的选型及伺服调试软件的应用

 3、伺服电机外围接线及PLC的脉冲接线

 4、伺服电机控制的模式、速度控制模式、转矩控制模式、位置控制模式

 5、伺服电机的回原点、相对控制、控制、表格定位、插补定位

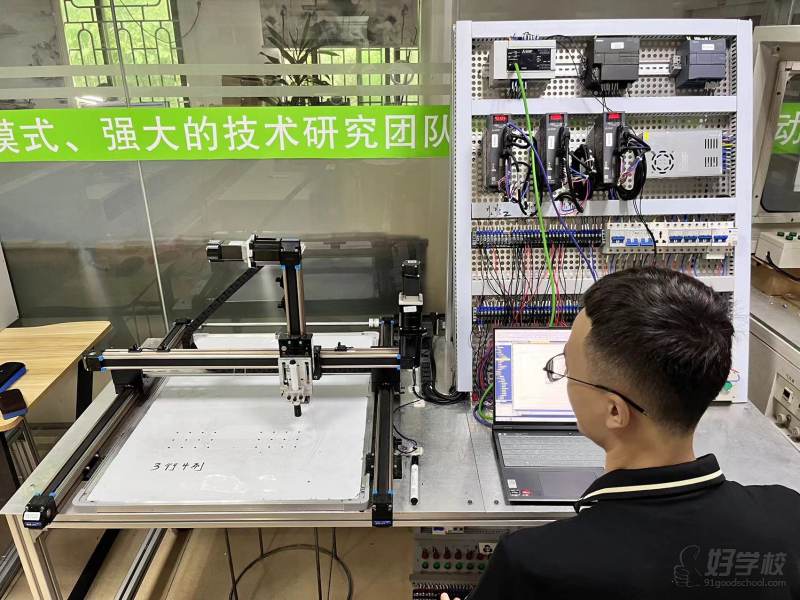

 6、伺服X/Y/Z三轴实操定位设备案例

【点胶机、螺丝机、五角星、圆弧、LOGO图标、任意定点、矩形阵列】

第十二部分：六轴联动定位控制

1、学习PLC跟定位驱动器之间的通讯协议

2、学习六轴定位的手动示教模式

3、学习机械臂运动的定位轨迹控制

4、学习分度盆跟机械臂的搬运及上下料控制

5、学习六轴定位设备的联动控制【实操六轴联动定位设备编程调试】

【机构简介】

深控PLC培训中心【隶属于深圳市深控电气工程有限公司】由深圳市宝安区工商局认证的自动化PLC编程培训教育中心!（专业培训PLC）培训中心跟西门子、三菱、欧姆龙、MCGS、等公司进行合作，对PLC自动化进行全方面的培训，拥有多年自动化项目设计及PLC培训资质。
