无锡西门子 S7-1200 综合培训班

【课程内容】

（一）电工基础

1、继电器、接触器等电气元件讲解以及如何选型

2、电气设计规范与基本控制电路

3、电气原理图识图

4、典型电气原理图综合讲解：星三角降压启动、电机顺序启动、电动机制动控制电路等。

（二） S7-1200 硬件基础与软件安装应用

1. S7-1200 分类及区别

2. S7-1200 与 200/300 的区别

3. 西门子 S7-1200 的硬件结构、CPU 类型及扩展方式、工作原理、编程语言

4. 西门子 S7-1200 PLC 的 I/O 地址分配与外部接线。

5．S7-1200 数据量扩展、模拟量扩展、通讯模块类等扩展模块接线与硬件组态及编程使用方法实训

6. 编程软件 SIMATIC_STEP_7_Professional_V13 的安装及使用. 7. S7-1200 仿真器的使用技巧

（三） TIA 软件操作入门

1.软件功能及操作界面介绍

2.项目视图和博途视图切换

3.可视化、设备与网络、运动控制&技术

4.打开项目、创建新项目、移植项目

5.硬件组态及属性查看

6.拓扑视图、网络视图、设备视图

7.PLC 编程：显示所有对象 MAIN

8.添加新块（组织块、函数块、函数、数据块）

9.CPU 程序密码保护

10.监视和修改、交叉引用、变量表使用

（四） 编程常用逻辑指令及其应用实例讲解与实操

1．数制的表示及各自的转换关系：二进制、八进制、十进制、十六进制

2. S7-1200 的存储器的组成及寻址格式、数据的存储方式及数据类型

3. 所有位操作指令

4. 定时器/计数器指令应用

实操：电机正反转、星三角降压启动、小车往复运动、机械手循环抓料等

（五） S7-1200 程序结构

1：开机启动组织块 OB100 的功能与使用方法实训

2：循环组织块 OB1 以及 OB123 后的功能与使用方法实训

3：中断组织块 OB20、OB30.OB40 的功能与使用方法实训

4：时间错误 OB80、诊断错误 OB82 等组织块的功能与使用方法实训

5：共享数据块、背景数据块及多重背景数据块 DB 的功能与实例方法实训

6：功能 FC 的不带参数调用和带参数调用的使用方法实训

7：功能块 FB 的不带参数调用和带参数调用以多重背景功能的使用方法实训

8：功能 FC 与功能块 FB 的相同点及区别和使用时的注意事项分析与讲解

（六） S7-1200 模拟量输入与输出模块应用与实操

1. 模拟量基本知识

2. 模拟量 AI/AO 模块接线

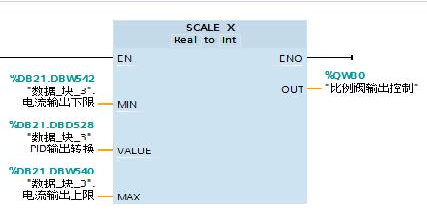

3. 模拟量编程相关指令讲解与应用：传送指令、加减乘除等数据运算指令、比较等指令

4. 模拟量的转换原理，以及精度，程序的书写和计算

5. PID 调节组态及 PID 调节方法

实操：PT100 传感器恒温控制

（七）高速计数器与编码器应用

1. 高数计数器的原理和接线端子的配置，

2. 编码器的工作原理和硬件接线

3.特殊寄存器，控制寄存器，控制字节的组成原理及程序书写要求的讲解和应用。

4.中断指令讲解。

实操：编码器检测定长切割控制系统

（八） S7-1200 与变频器控制

1，变频器概述以及功能的说明与分析

2，变频器的各种控制方式的使用方法和应用区别

3，变频器的多段速功能 , 7 段速控制实践

4，变频器的模拟量输入/输出功能应用

5，PLC 控制变频器外部端子 正、反方向启停、手动电位器控制频率的实践实操：S7-1200 控制变频器综合案例

（九） S7-1200 与伺服、步进运动控制

1.PLC 控制步进、伺服硬件电路接线（PNP 与 NPN）及参数设置方法

2.步距角、细分、精度的关系及运算设定

3.电子齿轮比、精度的关系及运算设定

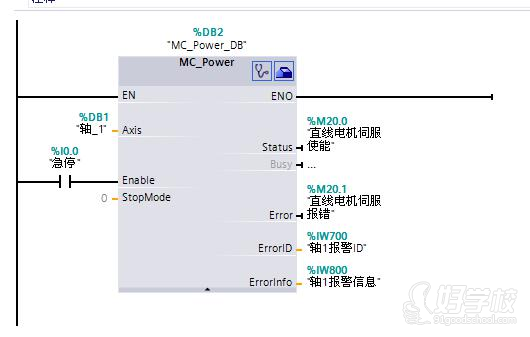

4.S71200 的运动控制功能详情介绍

5.S71200 的运动控制功能的硬件组态设置以及相关术语的说明

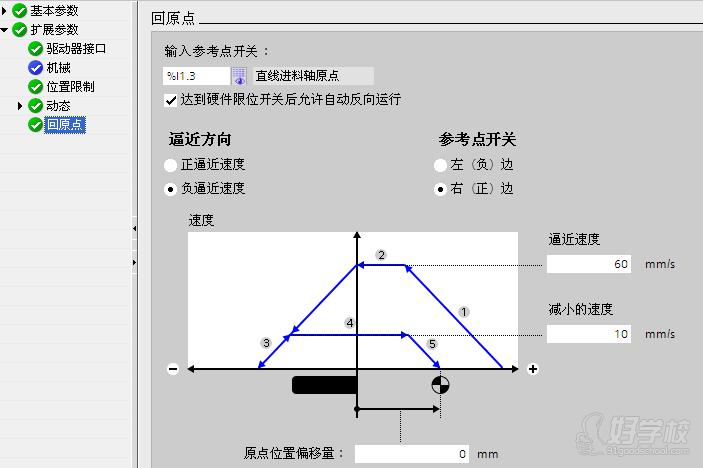

6.S71200 的运动控制编程回原点指令的各种模式分析与实训

7.S71200 的运动控制编程的相对与绝对定位方式的分析与实训

实操 1：S7-1200 控制步进电机定位编程与实操

实操 2：S7-1200 控制伺服电机定位编程与实操

（十）S7-1200 与触摸屏控制

1..触摸屏编程软件的安装与基本使用

2.多种类型按钮、指示灯编辑设计

3.数据、文本显示、设置、输入/输出编辑

4.画面菜单、多个画面自由切换

5.报警画面设计报警记录、警报复位、记录、查询

6.实时趋势曲线与历史趋势曲设计

7.配方功能设计

8.用户权限分配及设计、多个等级密码设计、登陆、注销实操: 触摸屏与 PLC 综合控制

（十一） S7-1200 通信控制

1. 通信控制的概念、常识等基础知识2.Mudbus RTU 通信详解

实操 1:两台 S7-1200 Mudbus RTU 通讯控制3. Profibus-DP 通信详解

实操 2: 两台 S7-1200 之间 Profibus-DP 通讯控制

实操 3:S7-1200 与 S7300 系列 PLC 之间的 Profibus DP 通讯实训3. 以太网通信详解

实操 4: 两台 S7-1200 之间以太网控制

实操 5: S7-1200 与 S7-200 SMART 系列 PLC 之间的以太网通讯

【招生对象】

需具有西门子 200smart 基础。

【报名须知】

1，本中心开设 3-5 人小班次面授，先预约先排课，手把手教，签订培训合同，免费推荐工作。

2，学员报名请带身份证，照片 2 张；

3，外地学员学校提供宿舍，150/人/月，水电费均摊；

4，学员可申报“可编程程序控制系统设计师” 或“电气工程师”等资格等级证书；

【师资力量】

刘老师

职位电气调试、三菱FX系列、西门子200smart、Eplan电气制图、电工初级、中级、高级考证培训老师

简介：拥有十年自动化工作经验，荣获工业机器人高级、低压电工4级、汽车电工二级证书，教学严谨认真负责，善于分析学员特点，因材施教。

马庆军

机器视觉老师

毕业于江南大学拥有机器视觉操作员高级证书，工业机器人系统操作员高级证书，拥有5年的机器视觉行业工作经验，担任过二十多个项目总负责人，实操经验丰富，掌握多种编程语言，上课方式生动有趣，善于帮助学员转化思维从而突破难题。

芮洪川

西门子PLC:200Smart、1200系列，EPLAN电气制图老师

国企5年自动化工作经验担任多个项目主管，拥有电工中级工，工业机器人系统操作高级工证书，教学认真负责，不断优化教学方案积极帮助进度慢或有问题的学员。

王莹莹

cad 绘图、机械识图、sw绘图、三坐标测量及办公软件老师

毕业于无锡技师学院专业从事机械方向培训5年是cad 绘图、机械识图、sw绘图、三坐标测量及办公软件教学方面的专业讲师，实力斐然。持有制图员中级、高级证，数控铣中级证，ATA职业技能一级证，以及精密检测证书，计算机证书，凭借丰富的专业知识与技能，为学员们提供高质量教学服务，助力他们在机械相关领域夯实基础，提升能力。

【学校简介】

无锡市新吴区锐志职业培训学校，是一所由无锡市新吴区人社局审批设立的，专业培养数控和电气自动化技术人才的民办职业培训学校。锐志初始成立于2006年，学校紧密贴合市场岗位需求，实行小班面授、理论+实践、企校合一的培训方式，为社会培养输送了大量的技能储备人才。

学校目前占地面积2000平方，包含电气综合实训区350平方、数控实训车间700平方，现有自动化实训室6间，实训流水线5条，数控实训设备23台，工业机器人实训设备6台。学校组建了完善的教学和考核服务体系，教学部门由21位经验丰富的技术老师组成，其中技师6位，高级技师8位，工程师3位，确保了高质量的教学质量。

学校目前开设了12个专业课程，涵盖数控加工、模具设计、编程、电工、非标自动化（电气）、工业机器人、视觉开发等培训项目，开发了针对企业技术部及高校老师的定制化培训课程，自学校成立以来，累计服务企业和院校218家次，培训各类数控和电气自动化技能人才20000多人次；锐志学校成立以来积极响应并承担政府职业技能政策导向与多家企业校企联合开展企业新型学徒制，职业技能等级认定评价累积培养鉴定5000多人次；学校多次参与助残、助军技能及就业公益项目。

2006年锐志获得无锡新区管理委员会颁发的“产业创新奖”；2009年获得UG软件公司在无锡唯一的正版授权培训学校；2010年成为全国数控培训网络中心无锡教学点；2011年获得全国职业能力测评中心机械制造类专业能力测评无锡授权单位；2021年承办百人区级职业技能大赛；承担无锡市第五届精英赛赛前集训获得电工项目一等奖、CAD机械设计项目三等奖、数控加工中心优秀奖的好成绩；2021年荣获职业技能培训示范学校；2021年荣获高技能人才培养贡献奖；

2021年无锡市人大代表、区人大代表分别莅临学校针对职业技能培养及就业进行调研，给予高度赞赏和评价；2022年承办无锡市锡山区第十五届职业技能大赛；2022年承办无锡市新吴区第六届职业技能大赛；2022年承接无锡基干民兵专业技能培训及考核；2022年荣获无锡市优秀组织奖；2023年承办无锡市新吴第七届职业技能竞赛；2023年荣获拥军优待联盟单位奖章；2023年荣获高技能人才培养贡献奖；2023年获得江苏省无锡市首批三星级培训机构；

2021年-2022年承接无锡市政府就业管理中心就业服务招标项目-智能制造技术员、工业机器人操作调整工两项目获得一致好评与认可；2020年-2023连续四年承接无锡市锡山区总工会产业工人技能提升课堂培训项目；2022-2023年与江西工程学院合作课程共建取得良好成效；2024-2025年连续两次承办无锡市就业办“培训+就业”示范项目，就业程度高达百分之九十；2024年开展无锡市新吴区SYB创业培训班；2025年承办无锡市滨湖区蠡湖街道“湖韵匠心杯”首届职业技能大赛；2022-2025年协助江苏省无锡技师学院协办省级、市级研修班、工匠培训班等；
