无锡西门子 S7-200 SMART 综合培训班

【课程内容】

（一）电工基础

1、继电器、接触器等电气元件讲解以及如何选型

2、电气设计规范与基本控制电路

3、电气原理图识图

4、典型电气原理图综合讲解：星三角降压启动、电机顺序启动、电动机制动控制电路等。

（二） S7-200SMART 硬件基础与软件安装应用

1. S7-200SMART 硬件讲解：CPU 模块、数字量扩展模块、模拟量输入输出模块、通信模块等

2. S7-200SMART 电气接线：CPU 模块数字量输入输出接线

3. STEP7-MiroWIN S7-200SMART

软件操作： PLC 联机设置，程序的上载和下载，在线监控与修改

（三） 编程常用逻辑指令及其应用实例讲解与实操

1．数制的表示及各自的转换关系：二进制、八进制、十进制、十六进制

2. S7-200SMART 的存储器的组成及寻址格式、数据的存储方式及数据类型

3. 所有位操作指令

4. 定时器/计数器指令应用

实操：电机正反转、星三角降压启动、小车往复运动等

（四） S7-200SMART 顺序控制

1. 顺序功能图的设计方法，顺序功能图的用途，顺序功能图比梯形图设计方法的优势

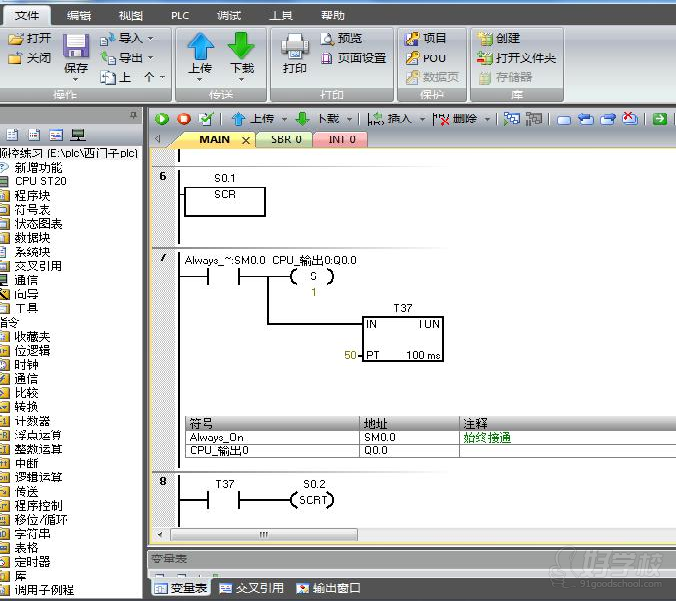

2. SCR、SCRT、SCRE 指令讲解

3．单流程设计方法

实操 1：小车往复运动。

控制要求：小车从 A 点运行到 B 点，往复 6 次，分手动自动两种模式，初始点在 A 点，第 6 次时回到 A 点停止。

4. 选择分支设计方法，并行分支设计方法，跳转与循环设计方法

实操 2：机械手 AB 点抓料。

控制要求：实现手动点动控制，机械手不同的状态的智能回原点控制方法，机械手的半自动移载控制，机械手的全自动移载控制，机械手的单步移载控制，机械手的暂停解除暂停后继续运行的控制，机械手的正常停车控制，机械手的紧急停车控制。

（五）数据处理指令

1. 数据处理指令与基本指令区别

2. MOVE 传送指令

3. 数学运算指令及浮点数运算指令：ADD、SUB、MUL、DIV 等

4. 比较指令、加一、减一指令等

实操 1：用数据处理指令编写星三角降压启动

实操 2：传送带记录工件控制

（六） S7-200SMART 模拟量输入与输出模块应用与实操

1. 模拟量基本知识、模拟量及数字量的区别及控制

2. 模拟量 EM-AE04、AE08、AQ02、AM03 等模块的使用及接线

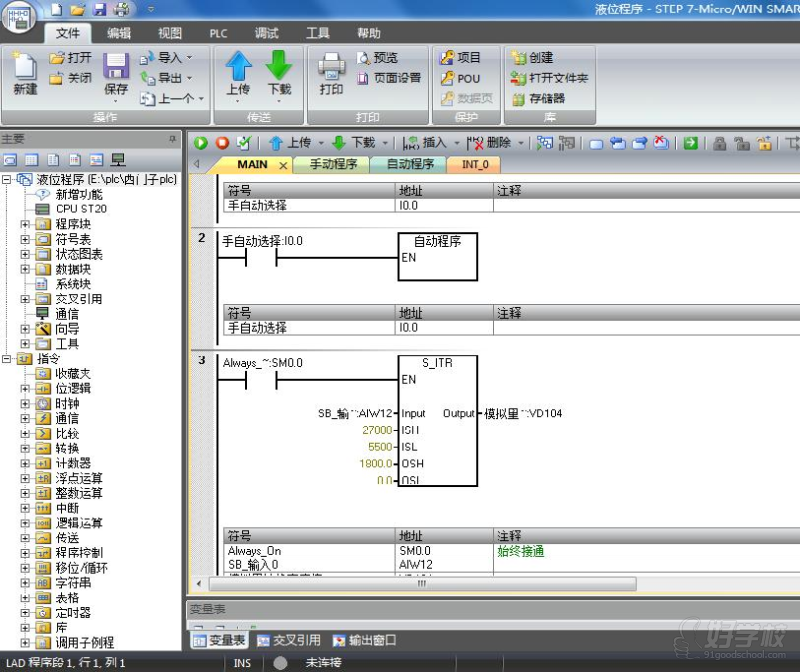

3. 模拟量与数字量之间的转换与运算

3. 模拟量与工程量之间的转换，包括：温度、压力、流量、转速、液位等

4. 数字量模块、模拟量模块与 PLC 的连接与地址分配

5. 模拟量库文件添加与编写

实操 1：EM-AM03 模拟量模块温度控制。

控制要求：PT100 作为温度检测传感器，检测水温，10 度时低温报警输出，20-30 度时正常运行，37 度时高温报警输出。

实操 2：EM-AM03 模拟量输出控制。

控制要求：利用加一、减一或数据运算等指令，10 秒钟内使模拟量输出数值在 0-27648，并且用万用表测量模拟量通道的电压值。

6. PID 在工业过程控制中的作用及工作原理

7. PID 各项参数的设置及作用，比例，积分，微分的作用及调节方法

实操 3：PID 闭环恒温控制。

控制要求：PT100 作为温度检测传感器，检测水温，加热管加热，固态继电器输出，利用 EM-AM03 模拟量输入输出模块实现 PID 闭环恒温控制。

（七）高速计数器与编码器应用

1. 高数计数器的原理和接线端子的配置，

2. 编码器的工作原理和硬件接线

3.特殊寄存器，控制寄存器，控制字节的组成原理及程序书写要求的讲解和应用。

4.中断指令讲解。

5. 高速计数器向导编程。

6. 高速计数器指令编程。

实操：液压飞切定长控制。

控制要求：对一根长管进行三次切割，第一次切 0.66 米，第二次切 1.23米，第三次切 2.36 米，并且每次的长度可以任意修改数值，并且检测管子的实际速度，速度单位 米/每分钟

（八） S7-200 SMART 与变频器控制

1，变频器概述以及功能的说明与分析

2，变频器的各种控制方式的使用方法和应用区别

3，变频器的电气接线

4，变频器的模拟量输入/输出功能应用

实操 1：变频器电动机正反转控制。

控制要求：外部端子控制，加速和减速时间各 6 秒，设定变频器相关参数

实操 2：传送带多段速控制。

控制要求：利用外部端子控制，一共 7 个光电开关检测物料，从第一个光电开始，分别以 15HZ、24HZ、33HZ、50HZ、40HZ、30HZ、10HZ 七个速度运行。实操 3：传送带模拟量输出控制。

控制要求：EM-AM03 模拟量 0-10V 输出控制，利用外部端子控制，一共 7 个光电开关检测物料，从第一个光电开始，分别以 15HZ、24HZ、33HZ、50HZ、40HZ、30HZ、10HZ 七个速度运行。

（九） S7-200 SMART 与伺服、步进控制

1. 运动控制介绍

2. 步进系统的工作原理

3.PLC 控制步进、伺服硬件电路接线（PNP 与 NPN）及参数设置方法

4.步距角、细分、精度的关系及运算设定

5.电子齿轮比、精度的关系及运算设定

6. 步进控制器与 S7-200 SMART 的连线

7. S7-200 SMART 控制步进自动回原点编程

8. S7-200 SMART 控制步进自动往返运行编程

实操 1：S7-200 SMART 控制步进电机定位编程与实操

9. 伺服系统工作原理

10. 伺服控制器与 S7-200 SMART 的连线

11. S7-200 SMART 控制伺服自动回原点编程

12. S7-200 SMART 控制伺服自动往返运行编程

实操 2：S7-200 SMART 控制伺服电机定位编程与实操

（十）S7-200 SMART 与触摸屏控制

1..触摸屏编程软件的安装与基本使用

2.多种类型按钮、指示灯编辑设计

3.数据、文本显示、设置、输入/输出编辑

4.画面菜单、多个画面自由切换

5.报警画面设计报警记录、警报复位、记录、查询

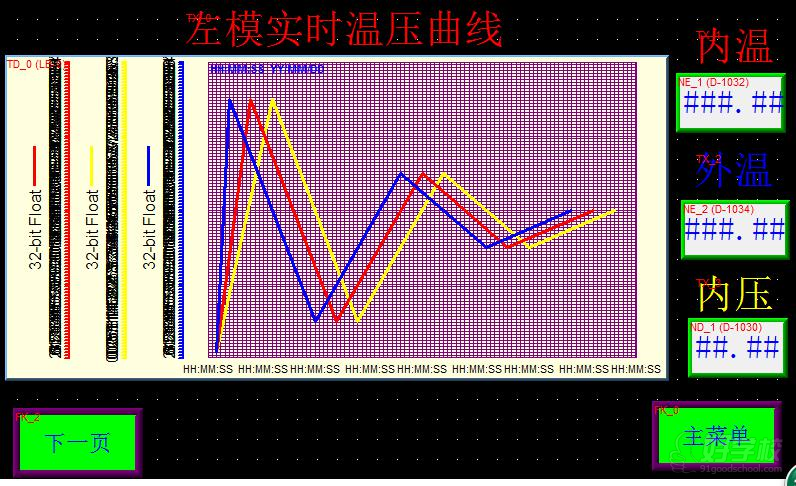

6.实时趋势曲线与历史趋势曲设计

7.配方功能设计

8.用户权限分配及设计、多个等级密码设计、登陆、注销实操: 触摸屏与 PLC 综合控制

（十一）S7-200 SMART 通信控制

1. 通信控制的概念、常识等基础知识

2. Mudbus RTU、Profibus-DP、以太网 详解

3. S7-200 SMART Mudbus RTU 通讯与编写

4. S7-200 SMART Profibus-DP 通讯与编写

5. S7-200 SMART 以太网通讯与编写

实操 1:两台 S7-200 SMAR 之间 Mudbus RTU 通讯

实操 2: 两台 S7-200 SMAR 之间以太网通讯
