湖南长沙无人机芯片级维修培训

一、课程介绍

      本课程立足湖南长沙本地线下实操实训基地，面向无人机从业者、电子维修爱好者、机电专业学生、想转型低空维修赛道的创业者打造全流程无人机芯片级维修系统化教学，区别于市面仅更换整机、简单机臂拆装的浅层维修课程，深度覆盖大疆全系列消费级、行业级无人机主板芯片级维修核心技术。                     教学场地配备专业维修工位、恒温拆焊台、BGA 植锡设备、显微镜检测设备、故障检测工装全套专业工具，全程小班实操教学，每位学员独立操作台，真机实操贯穿全程。课程从装配、调试、电子电路基础、元器件识别入门，循序渐进讲解无人机电源板、飞控主板、视觉模块、云台主板、动力电机驱动板的线路原理、故障排查、芯片植锡、更换焊接、校准调试全套工艺。                                                                课程覆盖 Mini、Air、Mavic 御、精灵、悟、行业机经纬、御 3E 等主流机型常见故障：不开机、进水短路、主板芯片烧毁、视觉鱼眼故障、云台无图像、图传中断、电池锁板、电机驱动损坏、GPS 无信号等疑难问题，同步传授图纸识图、万用表点位测量、故障逻辑判断、维修后整机校准、固件升级修复实战技巧。

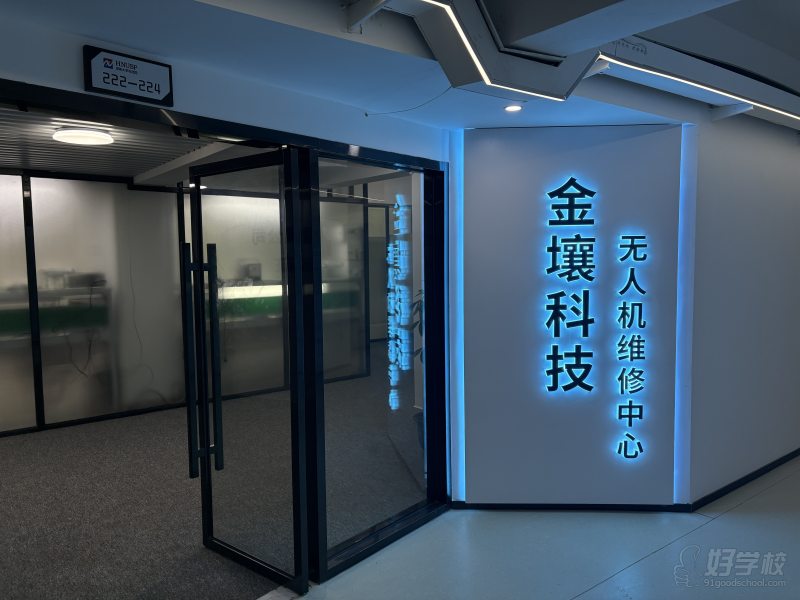

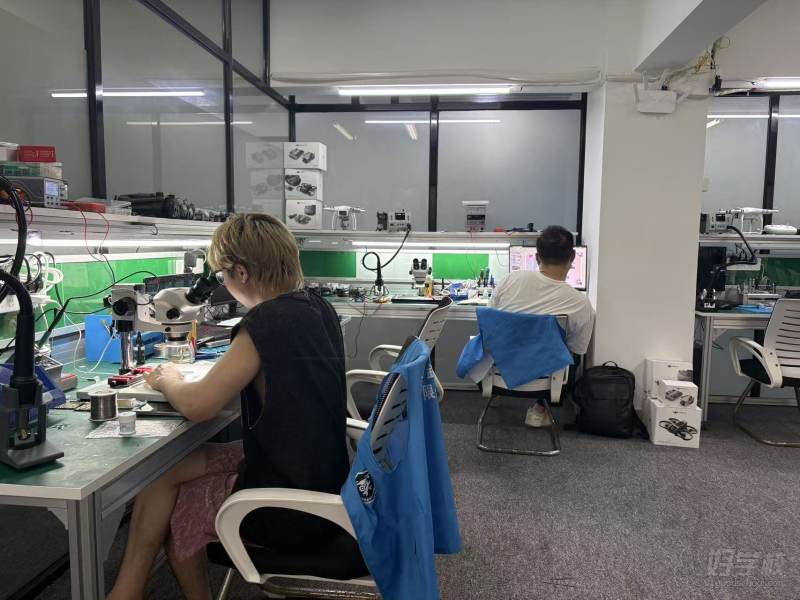

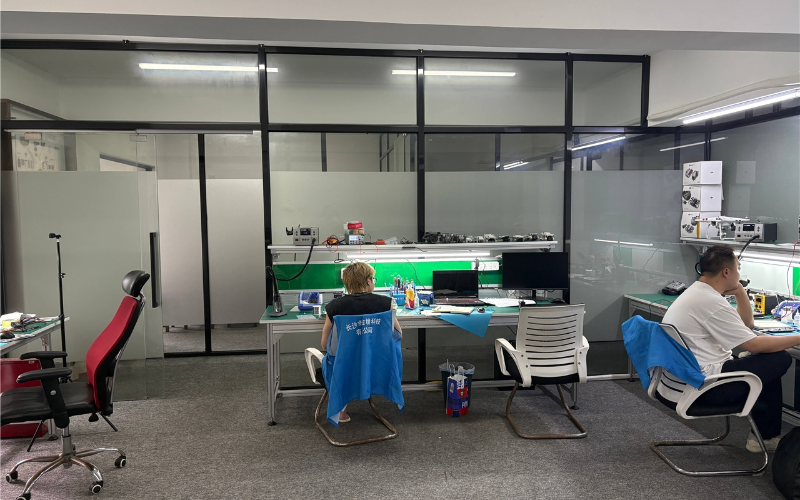

教学场地

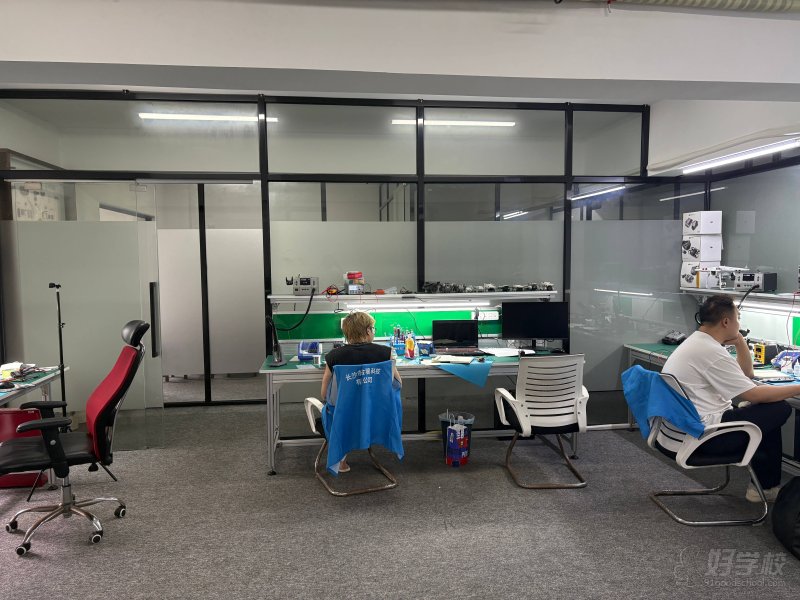

教学场地

二、课程目的

1、技能掌握目标 .

    让零基础或有基础学员吃透无人机硬件电路逻辑，独立完成全系列无人机主板芯片级维修，熟练掌握 BGA 植锡、芯片更换、线路飞线、短路排查、视觉模组更换、整机校准等高阶维修技术，不再局限于简单外壳、机臂更换，具备解决进水、烧板、芯片损坏等疑难重症故障的能力。

2、就业创业目标 .

     为学员搭建低空无人机维修就业赛道，结业后可入职无人机售后门店、文旅航拍公司、测绘企业维保单位；也可自主开设无人机维修门店、线上接单维修工作室，掌握稳定、高利润的细分维修技术，避开普通维修同质化低价竞争。

3、行业认知目标 .

     系统了解无人机行业维保标准、配件供应链、故障定价体系、合规维修流程，掌握设备日常检测保养知识，能为企业、团队提供长期无人机整机维保服务，形成完整的低空设备维修服务体系。

4、行业发展赋能目标 .

     贴合当下低空经济发展趋势，补齐市场稀缺的芯片级维修人才缺口，培育专业无人机维修技术从业者，助力学员抓住低空物流、测绘、航拍行业配套维保市场红利，实现技能变现、长期稳定增收。

三、课程内容

阶段一：无人机整机拆装与基础组装实训（入门阶段）

学习目标

认识无人机构造，熟练无损拆装整机，能独立完成配件更换、整机组装调试，打下硬件实操基础。

核心学习内容

1. 机型分类识别：大疆 Mini/Air/ 御 / 精灵 / 悟 / 行业机经纬、御系列 等机型外观、机臂、云台、电池、飞控布局区分
2. 标准拆装工具使用：拆机撬片、扭力螺丝刀、防滑夹具、外壳卡扣无损拆解技巧，杜绝外壳、排线断裂损坏
3. 分模块拆解实操：机臂、云台、上壳、下壳、电池仓、视觉模组、散热模块分步拆装
4. 基础配件更换：机臂电机、机壳、云台排线、减震球、外壳、桨叶、避障外壳更换与对位组装
5. 整机复原校准：拆装后桨位校正、云台自检、机臂卡扣密封、整机防水复原操作

阶段二：无人机外设故障与基础电气检测（进阶硬件阶段）

学习目标

看懂基础供电线路，会使用基础检测仪表，解决排线、电机、云台、避障外设类故障，区分机械故障与电路故障。

核心学习内容

1. 基础电工工具实操：数字万用表、直流稳压电源、入门使用，电压、通断、电阻测量方法
2. 无人机供电逻辑讲解：电池输出、电源板分压、各路模块供电电压标准参数
3. 动力系统维修：无刷电机绕组检测、电机断线维修、电调短路排查、机臂动力排线修复
4. 云台外设维修：云台相机排线断线、减震故障、云台不转、无画面、抖动故障检修
5. 视觉避障模块基础检修：前后左右下视觉排线断路、传感器外观损坏更换
6. 常见简单故障实操：不开机（电池触点故障）、无法起飞、图传黑屏、电机报错、避障失效

阶段三：无人机主板基础电路与焊接工艺（电路过渡阶段）

学习目标

吃透飞控、电源板基础元器件，掌握基础贴片元件焊接，能维修表层电路故障，为芯片维修铺垫焊接功底。

核心学习内容

1. 电路板元器件识别：电阻、电容、二极管、三极管、保险丝、电感、稳压 IC 功能与外观区分
2. 无人机主板图纸识图基础：供电回路、信号回路、接地点位识别，点位测量对照方法
3. 基础焊接设备操作：恒温电烙铁、热风枪温度调节、风枪风速控制，防止烫坏周边小元件
4. 贴片元件拆装：0402/0603 电阻电容、小型稳压管拆除、植锡、补焊、飞线修复断线铜箔
5. 电源板故障维修：充电故障、短路保护、保险丝烧毁、供电稳压芯片损坏更换
6. 进水基础维修：主板清洗、腐蚀引脚除锈、断线飞线、绝缘防潮处理

阶段四：BGA 植锡与核心芯片拆装专项（芯片维修核心阶段）

学习目标

掌握精密 BGA 芯片全套焊接工艺，可无损拆装飞控、图传、电源主控、视觉驱动等核心芯片，杜绝主板焊盘报废。

核心学习内容

1. 精密维修设备实操：显微镜、BGA 恒温拆焊台、钢网、植锡膏、吸锡带、助焊剂规范使用
2. BGA 芯片基础理论：主控芯片、图传芯片、电源 IC、视觉处理芯片引脚逻辑、焊盘结构
3. 完整植锡流程：旧芯片拆除、主板焊盘清理、除胶、钢网对位、均匀植锡、焊盘平整度校准
4. 芯片对位焊接：恒温台分区加热、定位归位、冷却自检，避免虚焊、连锡、焊盘脱落
5. 常见芯片故障处理：主控虚焊不开机、图传芯片损坏无画面、电源芯片烧毁短路
6. 维修防护技巧：隔热贴纸保护周边塑料排线、低温拆焊防止主板分层起泡

阶段五：整机芯片级综合故障维修与售后运维（综合实战阶段）

学习目标

整合前四阶段全部技术，独立处理进水、烧板、芯片损毁等各类疑难重症故障，掌握维修校准、行业接单运营全套能力。

核心学习内容

1. 全机型疑难主板综合维修：飞控主板烧毁、多芯片同时损坏、多层板断线、GPS 芯片虚焊、视觉鱼眼主板维修
2. 整机故障逻辑排查思路：从供电→外设→主板信号→芯片分层排查，快速定位故障点
3. 维修后整机校准：云台标定、避障视觉校准、电机电调校准、GPS 搜星校准、固件修复与基础解锁
4. 真空干燥、防潮密封工艺：进水严重机型烘烤除水、主板防腐封胶处理
5. 行业配套知识：原厂配件渠道、维修报价标准、开店设备清单、线上线下接单拓客、企业长期维保方案
6. 综合故障实战实训：真机故障案例轮训（不开机、反复重启、图传丢失、云台报错、避障失效、电池锁板）
