三坐标机械测量培训课程

三坐标培训日程（10天）

（一）第一天至第二天

（1）了解培训日程安排、了解培训须知、摸底测试；

（2）测量机介绍（测量机分类、桥式机结构和组成、测量机三个轴向、

零点）；

（3）测量准备工作（工作环境、工件恒温、清洁、装夹、分析图纸、开

机、打开软件、回家、新建/打开程序、菜单、工具栏、窗口、保

存程序、退出程序、退出软件、关机、操纵盒、零件检测过程介绍）；

（4）测头校验：为什么校验、校验原理、校验步骤、新加角度、查看校

验结果、调用测头；

（5）手动特征：点、线、面、圆、圆槽、圆柱、圆锥、球、F1 帮助、

找正（坐标系）、工作平面、投影平面、替代推测、注释、视图缩

放、平移旋转、显示隐藏标签、编辑窗口（概要模式、程序树）、

状态窗口、保存窗口布局、文件管理（新建、打开、关闭、退出、

保存、另存为、退出）；

（6）讲解日常答疑

掌握情况自评

（二）第三天至第四天

（1）手动坐标系：原理、3-2- 1 坐标系（面线点、面线线、面线圆、面

圆圆、面面面、圆柱坐标系）、测头度数窗口；

（2）自动坐标系：切换自动（DCC）、测量特征（点更多）、安全点（移

动点）、建立坐标系、坐标系旋转、平移、标记 F3、取消标记、全

部取消标记、标记全部、CTRL+Q 执行程序、尺寸评价 Ⅰ：位置、

报告窗口、报告打印、参数 F10、参数 F5（运动参数 F10、运动参

数 F5（圆弧移动、两种速度速度（测量机接口设置）），尺

寸显示 F10 、尺寸设置 F5（负号、小数位数））；

（3）尺寸评价 Ⅰ：距离、夹角、键入，构造特征（拟合（线、分度圆、

椭圆）、套用（圆柱轴线）、相交（线线）、投影（点线、点面）、中

分（中分线、中分面）、坐标系（原点、轴向、面）、圆锥（圆））、

CTRL+U（当程序中断了需要继续执行时，会将继续前后的报告合

在一起）；

（4）讲解日常答疑；

掌握情况自评

（三）第五天至第六天

（1）尺寸评价Ⅱ：位置度、形状公差、垂直度、平行度、倾斜度、同心

度、同轴度、报告模板、右键更改设置、纯文本报告、修改表头标

签 LOGO；

（2）自动特征 Ⅰ：圆、圆柱、圆锥、球、矢量点、直线、平面、CTRL+E

执行特征；

（3）CAD 功能：导入 IGES 数模、有 CAD 建立坐标系（CAD=PART）、

自动特征 Ⅰ在 CAD 上测量（矢量点、直线、平面、圆、圆柱、圆

锥、球）、构造特征组、尺寸评价Ⅲ（轮廓度（注意公差带）、对称

度、圆跳动、全跳动）；

（4）讲解日常答疑；

掌握情况自评

(四）第七天至第八天

（1）星型（Star）、五方向（5Way）、关节（Knuckle）测针校验和使用

（联机练习一种星型或五方向，其他脱机练习使用）；

（2）曲线曲面扫描：无 CAD 测绘、有 CAD 检测，开线扫描、 闭线扫

描、 曲面扫描、导出 TXT/IGES、轮廓度、图形分析；

（3）自动特征Ⅱ- 曲线曲面、薄壁件测量（矢量点、曲面点、棱点、圆、

圆槽、样例点（辅助点）、料厚、位置 T）;

（4）迭代法建立坐标系；

（5）自带工件练习或 DEMO 块练习；

（6）讲解日常答疑；

亮点

小班教学：满6人开班，让每个人都能跟上学习进度，学习无压力。

设备全面：市面常见设备全包含，知识掌握更全面，就业无压力。

实战机会：学习后提供实战机会，师傅手把手带，上手无压力。

班型介绍

全能班简介

6天思瑞学习+2天思瑞软件实战+2天PC-DMIS软件学习，学的比较全面

卓越班简介

8天思瑞软件学习+2天思瑞软件实战，学习的更深入

【教学现场】

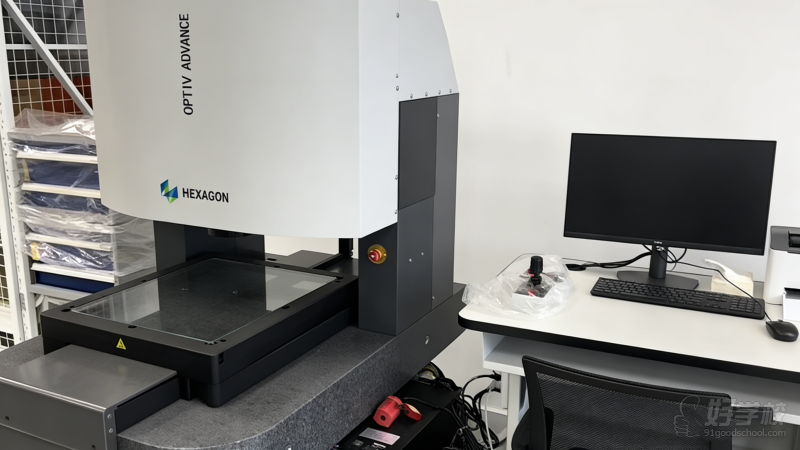

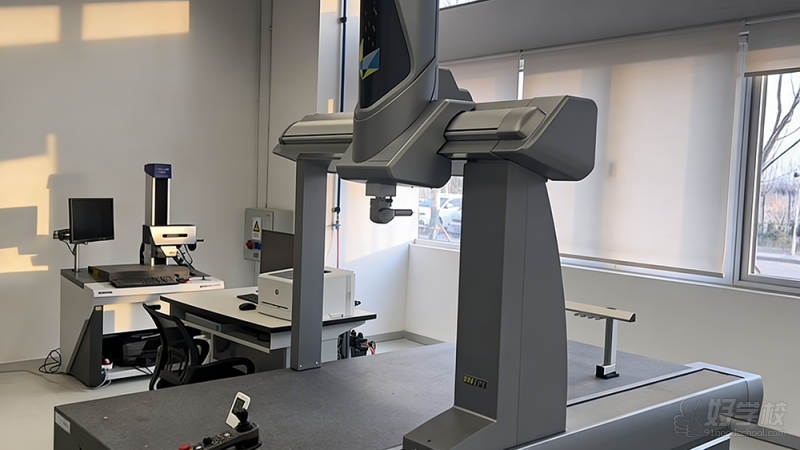

教学现场
