【课程介绍】
本课程系统讲解AutoCAD软件在电气设计与工程制图领域的应用技术,内容涵盖CAD基础操作、电气图纸绘制、标注设置、打印输出等实用技能。通过理论与实践相结合的教学方式,培养学员掌握专业的电气工程制图能力。
【课程目的】
培养学员熟练掌握AutoCAD软件操作技能,具备独立完成电气工程图纸设计、绘制和输出的能力,满足电气工程领域对专业制图人才的需求。
【教学目标】
掌握AutoCAD软件的基本操作和绘图命令
学会电气工程图纸的绘制方法和技巧
理解图层管理和标注设置规范
熟悉图纸空间和布局设置方法
掌握打印输出和文件管理技术
具备解决实际工程制图问题的能力
【教学内容】
基础操作部分:
AutoCAD界面介绍和基本设置;绘图工具使用(直线、多段线、圆形等);编辑命令应用(移动、旋转、镜像等);对象选择和修改技巧;文件保存和加密方法;
电气制图技术:
图框认识和图纸规范;图层管理和线型设置;标注样式设置和标注技巧;文字编辑和注释方法;图块创建和应用;
高级应用部分:
图纸空间和布局设置;视口配置和使用方法;打印样式设置和输出配置;系统优化和个性化设置;文件转换和输出格式;
【课程优势】
内容全面覆盖AutoCAD电气制图各个技术环节
结合实际工程案例,注重实践操作能力培养
遵循电气制图国家标准和行业规范
适合零基础学员系统学习
【招生对象】
电气工程设计人员和技术人员
建筑电气制图人员
相关专业在校学生和毕业生
希望提升CAD制图技能的从业人员
【培训周期】
基础班:7个月
高阶班:12个月
【培训费用】
基础班:13800元
高阶班:23000元
【环境展示】
各个教室不在同一地区,距离均超过2公里,做到真正的10人小班,互不干扰,真正的一对一指导教学。封闭式考研模式,学员之间不能互相干扰,以确保各个学员的学习质量
实操室
教材室
走廊
机构外观

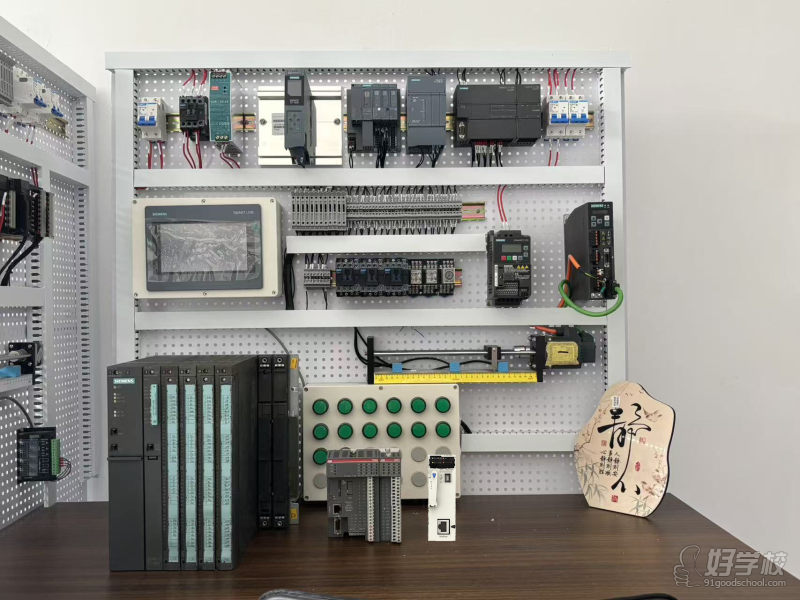

实训设备
