高速PCB Layout画板线下培训班

培训工具软件：

Altium Designer、Cadence Allegro、Mentor PADS（三款主流EDA软件三选一）

培训目标：

能看懂原理图/能独立绘制2、4、6、8层高速PCB设计（对标市面上2-3年工作经验）2026年培训新增：既含有高速PCB设计，也包含大功率PCB培训（最近几年新能源发展火爆，就业机会进一步增加）

开班时间/培训时长：

每年三场、每次时长全日制3个月培训，具体开班时间日期咨询助教（右下角扫码联系）

PCB线下培训地址：

湖南长沙：湖南长沙湘江新区新长海国际企业中心B1栋凡亿集团4楼深圳宝安：深圳市宝安区福海和平商务中心5楼510室西安长安：西安市雁塔区科技路27号E阳国际2111室

上课形式及时间安排：

1、每周一至周五上午或下午中的90-120分钟时间，安排理论上课，其他为学员实操练习时间；2、实操时段安排值班老师在旁边进行技术指导；3、建议学员晚上加班学习至21：30，晚上无老师值班。备注：学员跟随公司上班制度，大小周工作制，节假日学员可以根据自己的实际情况在公司加班学习。

PCB线下培训培训费用：

长沙、深圳、西安14800元/人/期，包住、不包吃，包含学习场地使用费与学习设备使用费用

奖学金福利：

凡亿教育特设奖学金机制，表彰学员的优秀：一等奖学金：1800元二等奖学金：1000元三等奖学金：600元四/五/六等奖学金：400元

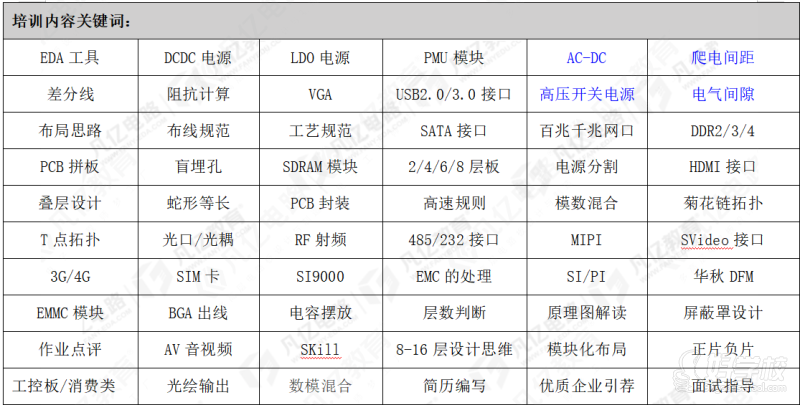

培训整体思路/课程大纲：硬件基础→EDA软件基础→PCB设计模块→2/4/6综合案例

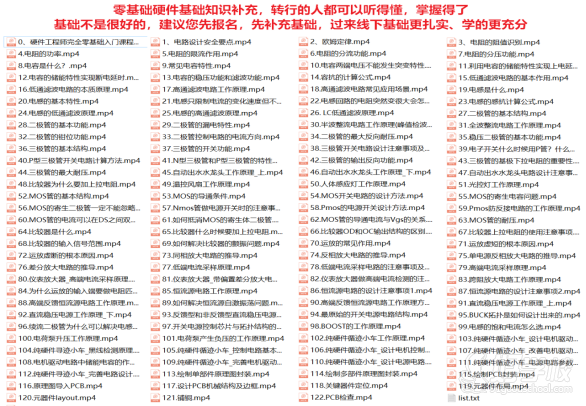

1、硬件基础知识（预计规划时间：15天）

新增搭建硬件基础知识学习，主要是针对硬件基础知识不扎实或者转行的学员，在学习PCB设计之前对基本的硬件知识：电阻、电容、电感、二极管、三级管、MOS管、运放等做一个掌握。这部分内容报名之后马上授权进行视频播放的学习，来凡亿之后上课对硬件基础就会有一定的基础，不至于基础跟不上而烦恼，这部分知识是完全零基础都能听懂的，是以初中物理知识背景来讲解的。

2、EDA软件基础（预计规划时间：1周）

EDA软件操作是基础，所有学员开班之后的第一个星期都是学习对应EDA软件操作，系统的全部过一遍，这个过程老师会教授学员软件操作经验技巧以达到快速掌握EDA工具的目的。

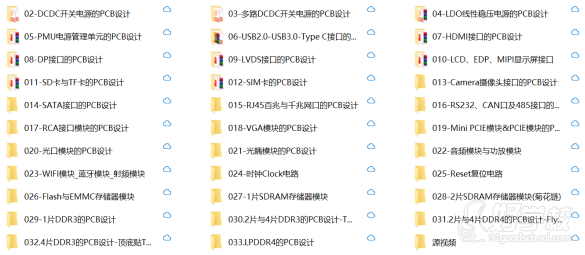

3、常见的PCB设计模块学习（预计规划时间5周）（30多个小项目实战案例）

现在市面上大部分的电子产品由于集成度越来越高，已经不像以前那用需要很多基础器件来搭建电气电路功能，现在都是集成为了某个芯片或者某个模块。设计者熟练各种模块的PCB布局与布线要点之后，再通过多个实战项目把这些模块模块进行综合设计，可以快速提炼出一套PCB设计的方法。

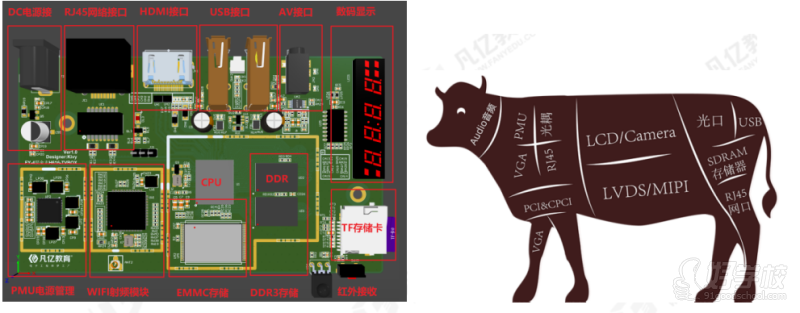

比如上面的这个机顶盒产品的设计：它需要连接显示器有HDMI模块或AV接口；需要联网的话，需要有一个RJ45网口模块或者WIFI模块；需要供电并分配电源，就需要有DCDC 电源转换或者是PMU电源管理单元；它需要存储音视频信息，就需要DDR、FLASH等存储器模块。它就是由各个功能模块组合而成的。那么假如现在需要你去绘制这个产品的PCB设计，我们是不是可以先从这些模块入手，透析这个产品的本质，了解好每一个模块的基本原理，再掌握它每一个模块的PCB布局和PCB布线的要点，然后再去汇总整个的设计，那这个时候你会发现这个板子其实就已经完成了80%的工作量了，剩下的只是模块和模块之间的信号互联了。这部分再单独拿出来去讲解BGA出线技巧与经验，去讲解叠层与阻抗，去讲解信号SI与PI，去讲解PCB设计中的EMC，通过几个实战的案例练习，那么你的PCB设计技能就能够快速的大成。

凡亿教育就是基于以上思维，开设的这种高速PCB设计培训方法，这也是我们和其他培训机构不一样的地方，不是一开始就是整项目案例，而是让高速PCB设计从业者，透过现象看本质，庖丁解牛一样，你换个案例也能够真正得心应手，你来当这把尖刀，应对不同的PCB产品设计。（一开始上项目你会非常没有整体观、根本无从下手，学了很久你可能会发现还是不会）

这个阶段不只是讲PCB设计，对应的模块的原理图也会详细进行分析，知其然知其所以然！

续

3、2/4/6/8综合案例（预计规划时间6周）（4个大项目综合实战案例）

学习完软件操作，学习完常用PCB模块，接下来就是进行多个综合案例的实战练习了，这个阶段的你软件应该都很熟练了，常见的PCB模块布局布线你也掌握了，剩下的就是如何把所学融入到实际项目当中去，我们由易到难给你们准备了4个大项目实战案例（Altium/Allegro/PADS/培训案例一模一样），PCB中涉及到安规知识（爬电与电气间隙）、高速SI\PI完整性分析、EMC设计、阻抗结算、PCB DFM/DFA工艺、PCB拼板设计、BGA出线技巧等都在这个阶段详细讲解和学习到。

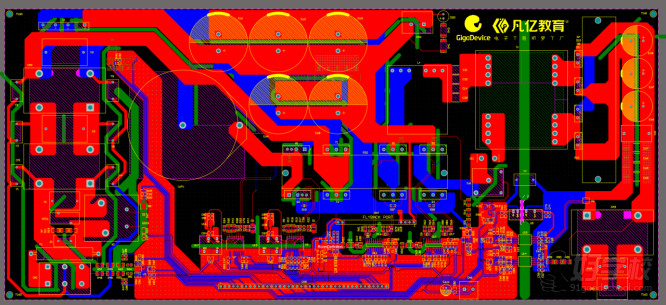

第一个案例： 3500W直流充电桩(图腾柱PFC+LLC全桥)大功率PCB设计项目

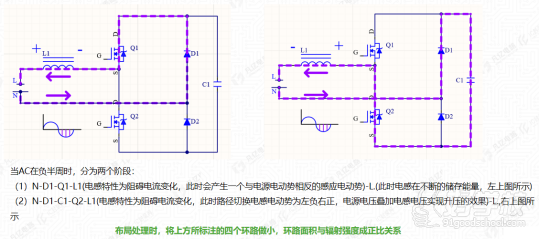

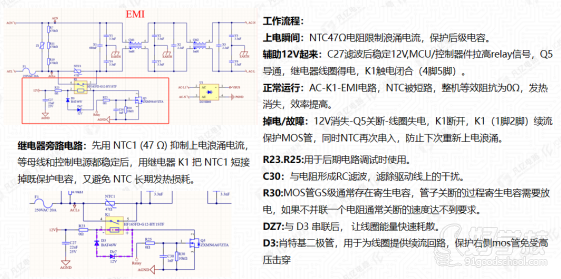

随着近几年新能源、工业自动化、电力电子及电动汽车等领域迅猛发展，行业内兼具大功率理论与实战经验的PCB Layout工程师极为稀缺，薪资待遇也高，所以新增此项目案例，能让学员应对新的趋势。大纲介绍：本项目是针对3500W直流充电桩的PCB设计，内容涵盖图腾柱PFC、LLC全桥拓扑、EMI滤波、控制电路等关键部分，从功能原理讲解到实际PCB布局布线设计，贯穿安规要求、电气间隙、爬电间距优化检查、电源环路、EMC的PCB设计等内容，最终完成符合生产标准的整体PCB设计输出。项目重点包括高效率图腾柱PFC电路和软开关LLC全桥电路的原理设计与实现分析，控制电路的信号完整性与地平面处理，以及从整体布局规划到生产文件输出的全流程开发。

第二个案例：4层全志H616_消费类TV_BOX PCB设计项目

消费类产品主要是侧重成本，那么他的层数会相对较低，但是功能不会少，板子走线难度就会增加，采用消费类产品来进行线下教学，能够使学员学到应对高密度PCB设计的设计思路与技巧

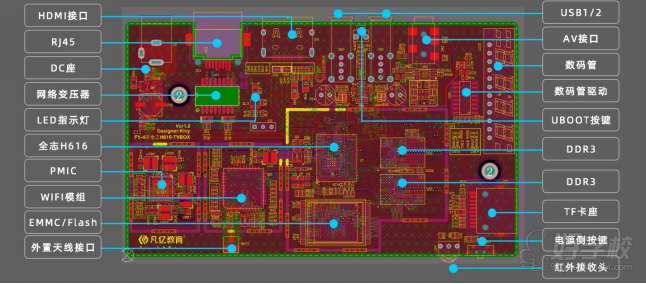

大纲介绍：基本PCB设计流程和前面类似，本案例采用4层全志H616方案，搭载2片DDR3内存，支持EMMC5.0及兼容NANDFLASH存储方案。主要支持HDMI高清视频、AV音视频、USB、有线网络及PMU、DCDC、LDO、RJ45网口等功能，案例素材复杂程度更高，要求学员综合能力更高，如下图。

产品类型：消费类机顶盒 设计难点：0.65BGA、2层出线、屏蔽罩设计、3W控制

设计层数：4层 焊接点数：2345+Pins 设计周期：7天

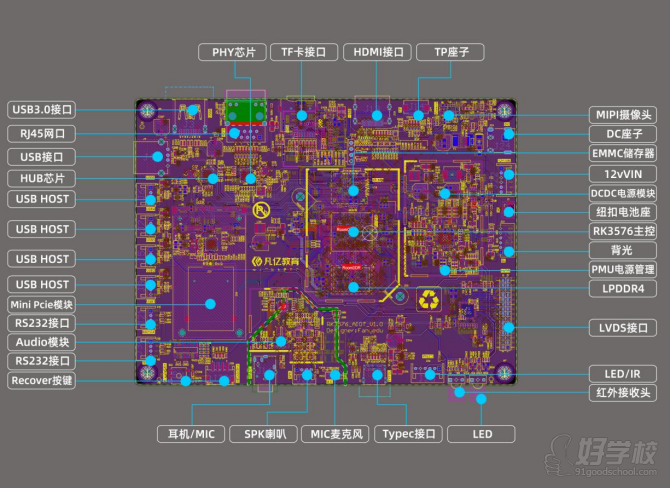

第三个案例：6层RK3576_AIOT_人工智能物联主板PCB设计项目

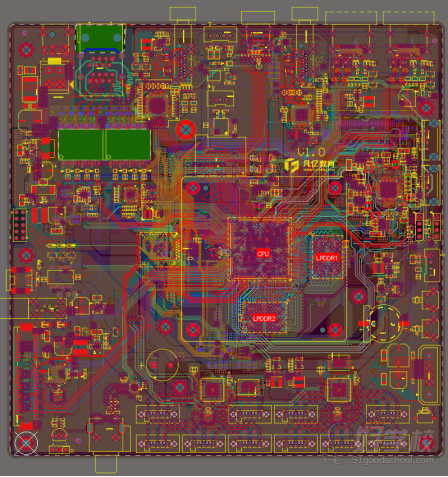

项目介绍：本项目是针对核心为瑞芯微RK3576高性能AIoT处理器的6层人工智能物联主板PCB设计项目，专注于人工智能与物联网应用，设计涵盖了复杂的电源架构（如多路DC-DC、PMU电源管理）、高速信号布线（如LPDDR4、eMMC、PCIe）、以及丰富的扩展接口（如MIPI-CSI/DSI、千兆以太网、USB3.0等）。项目将从核心模块布局、高速信号完整性分析与优化、电源完整性PI设计、严格的EMC/EMI对策，一直推进到完整的Gerber生产文件输出，确保主板在高性能计算、稳定性和可靠性的前提下，满足各类AIoT场景的严苛要求，学习完成之后对学员综合能力得到更大的提高。产品类型：AIoT主板 设计难点：0.65BGA、模块综合考虑、屏蔽罩设计、LPDDR4、SI与PI设计层数：6层 焊接点数：4252+Pins 设计周期：12天搞定这种类型的板子，在PCB设计业内可以说是横着走！没问题！

第四个案例：8层RK3588_综合工业主板（选学）

大纲介绍：本项目是基于瑞芯微旗舰级RK3588八核处理器设计的8层高可靠性工业主板。设计面向严苛的工业应用环境，核心挑战在于驾驭处理器强大的多核性能与高速接口，包括PCIe 3.0、SATA 3.0、双通道LPDDR5/LPDDR4x、多路4K/8K显示输出以及丰富的扩展总线。项目将采用8层板叠构优化电源与信号完整性，重点解决高速信号时序、电源噪声、散热及严格的工业级EMC/EMI问题，确保主板在宽温、高振动等复杂工业场景下具备卓越的稳定性、抗干扰能力和长期可靠性，满足高端工业控制、AIoT网关、边缘计算等领域的综合应用需求。搞定这种类型的板子，在PCB设计业内可以说是横着走！没问题！产品类型：工业控制板 设计难点：0.65BGA、器件密度高、综合规划难、屏蔽罩设计设计层数：8层 焊接点数：6000+Pins 设计周期：20天

续上

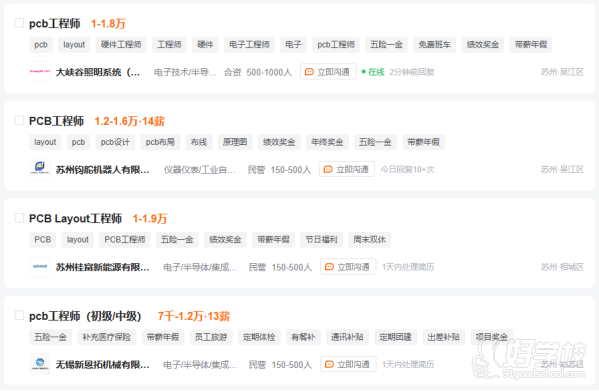

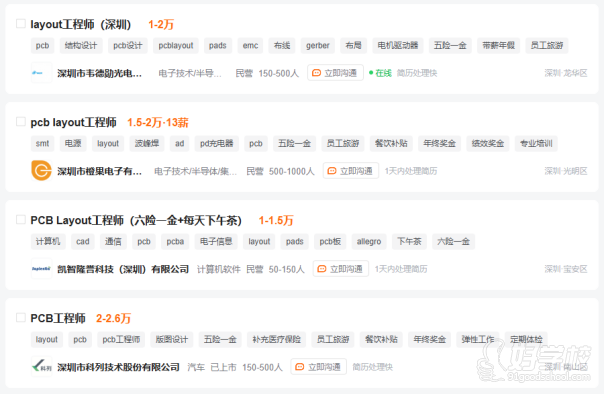

成为PCB工程师，就业前景与“钱”景都不错

续上

宽敞明亮的多媒体教室，赋能学员轻松学习

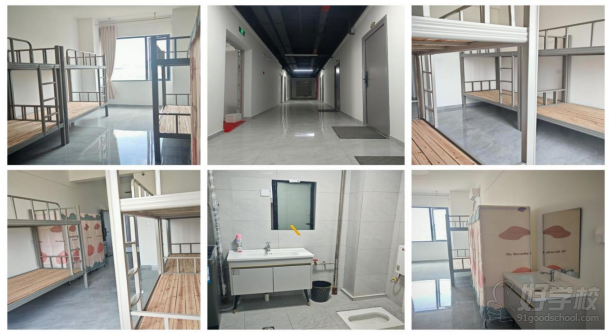

不为住宿烦恼，住宿环境，让学员全身心投入学习

参观工厂产线体验，赋能制造和生产结合

教学现场展示

全能PCB设计线下培训【就业】

1、就业与简历辅导：在结业前夕，专门提供就业指导与简历编写辅导，拥有一份优秀简历，提高学员面试机会；

2、模拟面试：组织线下学员模拟面试，增强学员面试时的从容应对能力；

3、企业引荐：引荐优质企业资源，线上或线下宣讲，通过凡亿渠道内推简历，助力学员毕业既就业；

4、就业持续跟进：结业后，持续就业跟进，帮助学员分析简历投递和面试情况，加快学员尽快就业的脚步。

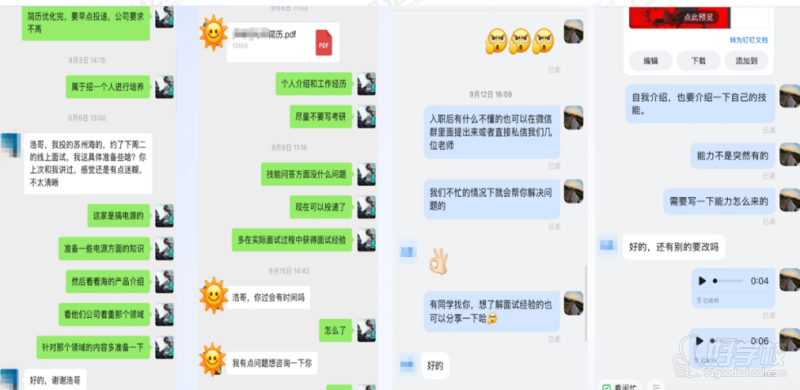

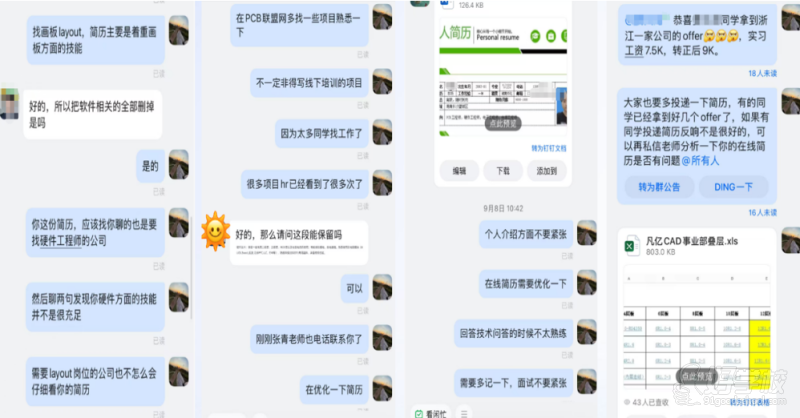

① 就业与简历辅导:专业老师帮你挖掘项目亮点，打造工程师专属简历。

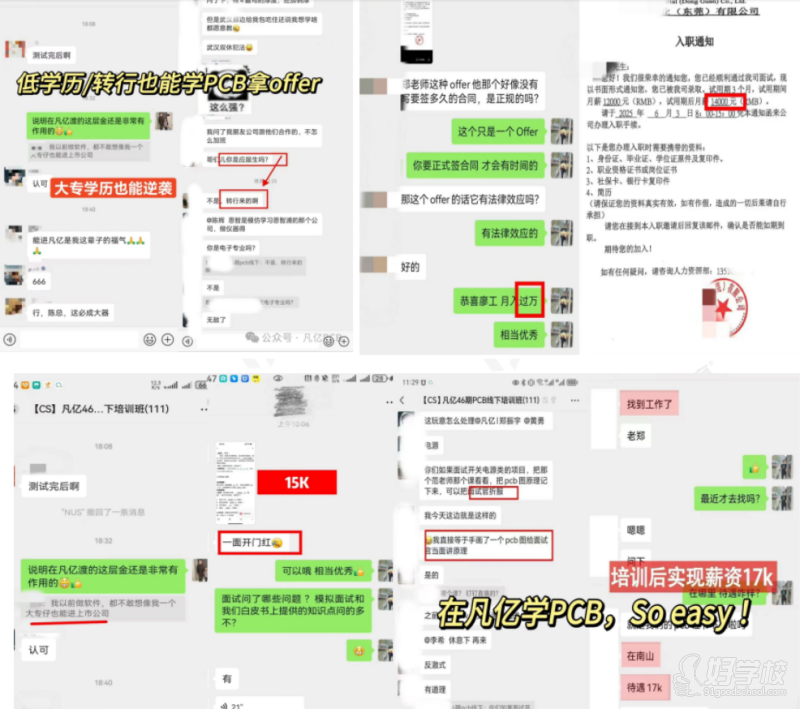

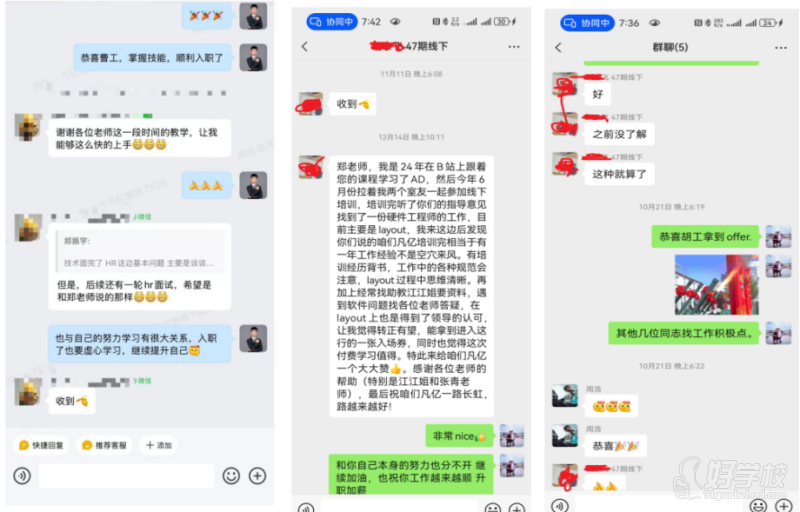

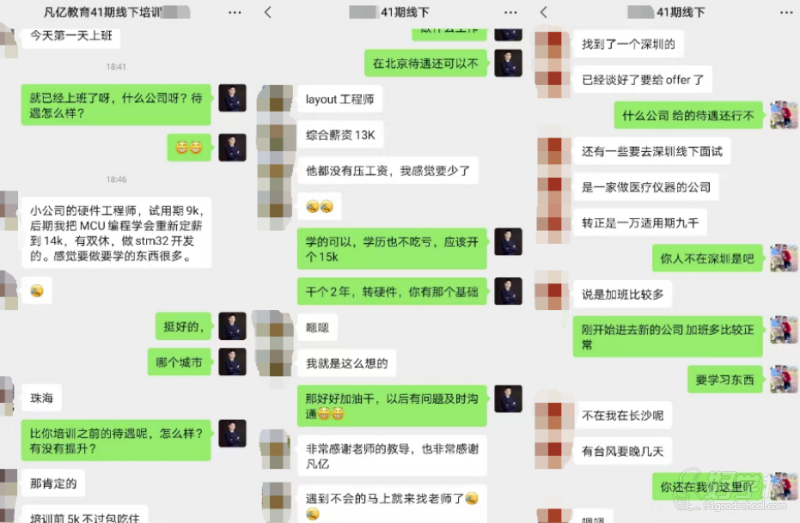

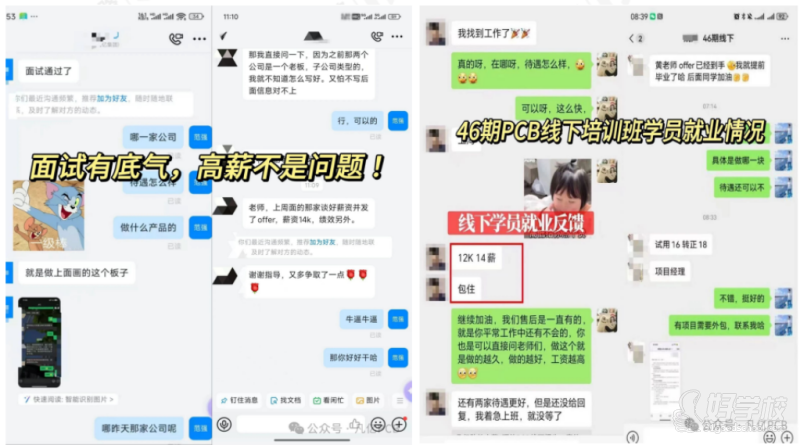

学员反馈

② 模拟面试指导：还原真实面试场景，提前演练，从容应对

④ 结业后就业持续跟进：给学员持续做的就业工作

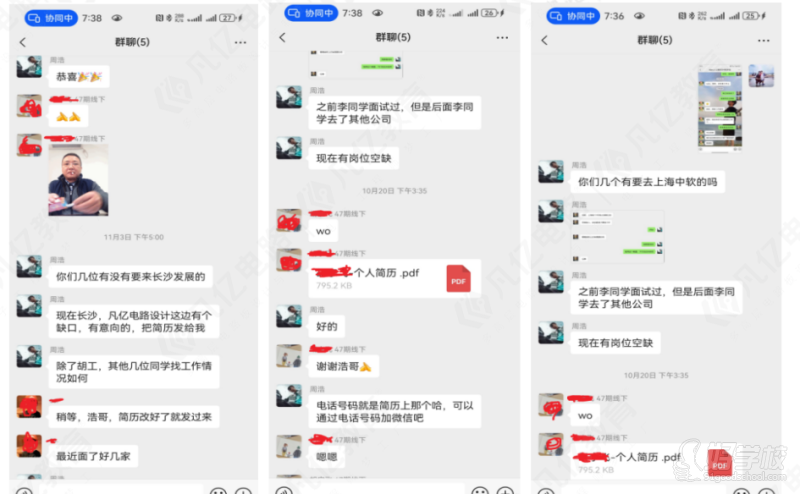

学员反馈

教学现场

报名条件：

1、高中、中专及以上学历；2、对电子设计感兴趣；努力上进、学习刻苦；3、年满18周岁；遵纪守法，无违法犯罪记录；4、无严重精神类疾病、无恶性传染病等重大疾病。以上条件必须同时满足。

报名资料

1、身份证原件及复印件；2、凡亿教育学员报名登记表或个人基本联系信息；3、2张1寸蓝底证件照（如需报CEAC电子工程师职业技能认证的PCB工程师证需另交2张)。

报名定金

凡亿教育PCB线下培训班为全日制培训班，为期3个月，学员为了正常参加课程学习培训，需要提前根据凡亿教育的开课日期，提前做好请假、辞职以及学习前的其他准备工作；凡亿教育为了课程学习的开展和实施，需要提前根据学员的数量，做好教室配备、师资调整、教材准备、住宿安排等工作。为双方的合法权益，凡参加凡亿教育课程的学员都需要交纳报名定金。具体规定如下:1、报名定金为4000元，可以按照助教提供的付款方式汇入凡亿教育公司账户；2、学员报到入学时，双方签订学习协议，定金可作为相同金额的培训费进行抵扣。3、学员交纳报名定金后，凡亿教育为学员登记注册，并为学员安排学习教材、宿舍床位、教室座位等。

食宿安排

1、就餐方面：学员可自由选择周边餐饮街就餐，就餐费用自理。2、住宿方面：凡亿教育为学员提供免费的上下铺集体宿舍，不另外收费

关于费用

1、凡亿教育只收培训费（含学费、教材费、住宿费)，不另外强制或变相收取其他任何费用。2、学员自由选择消费的其它费用*考证费（PCB工程师证书)。*学员设计自己的产品时，需打样PCB板、元器件、焊接的费用
