高速PCB layout设计线上培训

PCB课程培训大纲

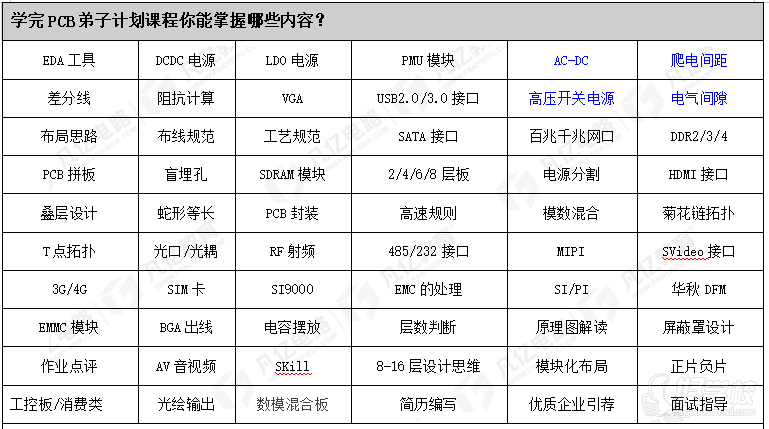

1、培训目标对标PCB工程师或者Layout工程师岗位技能要求；

2、具备基本的模拟电路设计的技能；

3、熟练掌握1种或者2种的EDA工具软件；

4、掌握常见接口模块USB/HDMI/RJ45网口/DP接口的PCB布局与布线；

5、掌握常见电源AC-DC、DC-DC、LDO、PMU电源模块的PCB布局与布线；

6、掌握常用的存储器单元如SDRAM、Flash/EMMC、DDR/DDR2/DDR3/DDR4的布局与布线；

7、掌握2层、4层、6层、8层综合项目的高速PCB设计；

8、熟练常见的EMC电磁兼容在PCB中的处理方法

9、掌握高速信号完整性SI、电源完整性PI在PCB设计中的处理方法；

10、掌握高速PCB设计的叠层与阻抗的计算；

11、掌握PCB设计中的生产可制造性DFM与生产可装配性DFA的设计；

12、熟练PCB设计拼板的应用：V-CUT、邮票孔拼板、阴阳拼板的设计；

13、学习到常见的PCB面试技巧，常见的非技术型面试题与技术型面试题。

1、硬件基础知识

很多新手，或者转行的学员担心自己硬件基础不扎实，到时候学PCB的时候听不懂，参与凡亿弟子计划完全不用担心，凡亿配套提供100多讲硬件知识，让你在学习PCB设计之前对基本的硬件知识：电阻、电容、电感、二极管、三级管、MOS管、运放等。这部分知识是完全零基础都能听懂的，是以初中物理知识背景来讲解的。

2、EDA软件基础（Altium Designer、Mentor PADS、Cadence Allegro）

软件是基础，必须全部过一遍，到时候学员在完成作业的时候不至于软件都不会用，耽误学习进度，这个阶段过程老师会教授学员经验技巧以达到快速掌握EDA工具的目的。

3、常见的PCB设计模块学习

有些同学看到复杂的板子，一下子就泄了气，凡亿的PCB设计培训不会一上来就直接给你干板子，我们化整为零，先从简单的模块开始培训你，这样你的整体观慢慢形成之后，再来给你上项目，你就会学起来轻松，再复杂的板子也能够分析的有条有理！

       现在市面上大部分的电子产品由于集成度越来越高，已经不像以前那用需要很多基础电路来搭建电气功能，现在都是集成为了某个芯片或者某个模块。设计者把这些模块模块进行组合，然后再进行一部分微调就可以了。

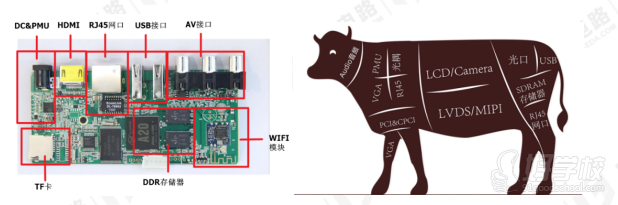

       比如上面的这个机顶盒的设计：它需要连接显示器有HDMI模块或AV接口；需要联网的话，需要有一个RJ45网口模块或者WIFI模块；需要供电并分配电源，就需要有DCDC 电源转换或者是PMU电源管理单元；它需要存储音视频信息，就需要DDR、FLASH等存储器模块。它就是由各个功能模块组合而成的。那么假如现在需要你去绘制这个产品的PCB设计，我们是不是可以先从这些模块入手，透析这个产品的本质，了解好每一个模块的基本原理，再掌握它每一个模块的PCB布局和PCB布线的要点，然后再去汇总整个的设计，那这个时候你会发现这个板子其实就已经完成了80%的工作量了，剩下的只是模块和模块之间的信号互联了。那么这个通过几个实战的案例是不是就基本差不了。

       我们就是基于以上思维，开设的这种培训方法，这也是我们和其他培训机构不一样的地方，不是一开始就是案例，而是让高速PCB设计从业者，透过现象看本质，庖丁解牛一样，真正得心应手，你来当这把尖刀，应对不同的PCB产品设计。（每个PPT都非常详细，要点难点都就行了总结）

2/4/6/8综合案例（4个实战项目案例）

学习完软件，学习完模块，接下来我们就是进行多个综合案例的实战练习了，这个阶段的你软件应该都很熟练了，常见的PCB模块布局布线你也掌握了，剩下的就是如何把所学融入到实际项目当中去，我们由易到难给你们准备了4个实战案例。

第.一个案例：2层最小系统板

第二个案例：4层达芬奇开发板

第三个案例：6层H3_TVBOX机顶盒

第四个案例：8层项目案例

案例
