pcb设计培训（弟子计划）一对一指导

凡亿2V1双师PCB弟子计划培训大纲-2026年

工作一两年，你可能发现，自己所在公司干的PCB画板活儿太简单了，但是给你一个复杂一点的PCB你又搞不定，这时候的你是不是开始怀疑这行的前途和钱途？其实PCB设计在整个电子行业应用最广泛的一个技术，不管啥电子产品都需要和PCB设计挂钩，市场巨大，但是随着产品复杂度越来越高的今天，如何让自己有竞争力，如何让自己更赚钱，你需要掌握更高层，更高速的PCB设计才可以。

掌握技能提高自己竞争力是目的，如何短时间内提升掌握是一个方法，很多学员花费1年、2年甚至更长时间来自学，但是由于搞不清楚学哪些东西？怎么学？并且自制力有限，走了非常多的弯路，看似节省了一些培训费，实则浪费时间浪费金钱，成年人最大的成本是时间成本，快速掌握技能，能在升职加薪、机遇、技能变现上占得先机。

《凡亿2对1 PCB弟子计划培训》通过独有培训方式和技巧，快速让学员具备6-8层甚至更多层高速PCB设计的能力。

电子工程师招人难，招有经验的工程师更难，电子行业掌握高速电子PCB设计人才严重空缺！

培训工具软件：

Altium Designer、Cadence Allegro、Mentor PADS（三款主流EDA软件三选一）

开班时间/培训时长：

随到随学，3-6个月学习时间周期（时间多的3个月内可以学完，时间少的6个月内可以学完）

培训目标：

能看懂原理图/能独立绘制2、4、6、8层及更多层的高速PCB设计（对标市面上2-3年工作经验）

培训方式：

双师带学：专属录播+每周直播+线上指导+远程指导+简历与面试指导（报名后，老师会电话了解学员情况，合理安排学习任务，发送培训资料、加入双师专属微信指导群、加入钉钉直播群）

你的人生值得更好！前途、钱途无限，静待你的开启，凡亿教育，我们更注重实战，我们教你真本领！

零基础？想深造？想转行？学习PCB设计正合适

现在报名PCB弟子计划，享1W元权益

⭐学习2025年-2026年录制的全新课程！ ⭐往年录制的的课程全部赠送！ ⭐弟子计划后续更新课程全部赠送！

⭐一对一带学升级为2对1双师带学！ ⭐学习完成之后赠送简历编写与面试指导！

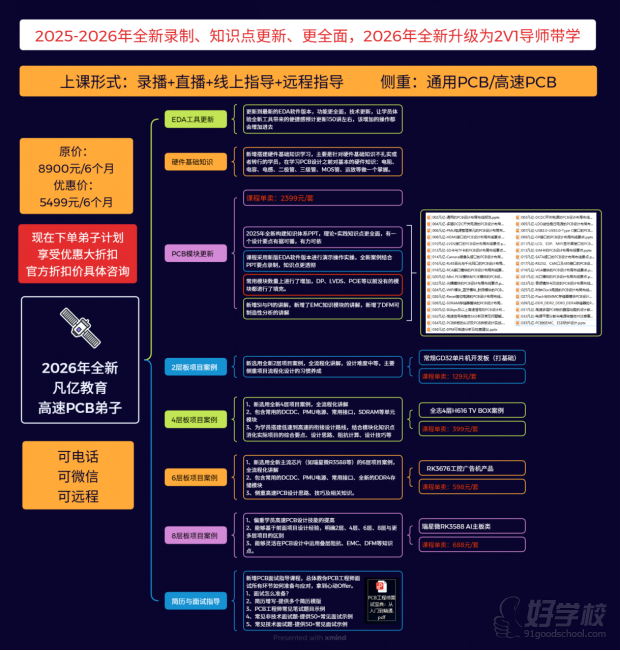

培训整体思路/课程大纲：硬件基础→EDA软件基础→PCB设计模块→2/4/6及更多层综合案例

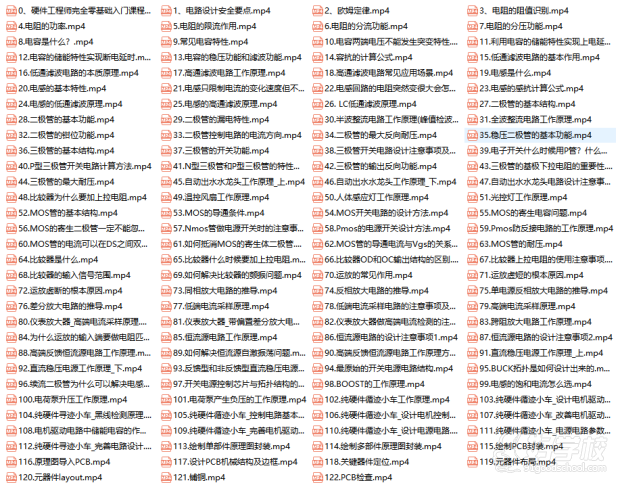

1、硬件基础知识（预计规划时间：15天，120个基础硬件知识点）

新增搭建硬件基础知识学习，主要是针对硬件基础知识不扎实或者转行的学员，在学习PCB设计之前对基本的硬件知识：电阻、电容、电感、二极管、三级管、MOS管、运放等做一个掌握。这部分内容报名之后马上授权进行视频播放的学习，来凡亿之后上课对硬件基础就会有一定的基础，不至于基础跟不上而烦恼，这部分是完全零基础都能听懂的，是以初中物理知识背景来讲解的。

2、EDA软件基础（预计规划时间：1周，150个左右的工具软件操作）

软件是基础，所有学员开班之后的第一个星期都是软件基础的学习，必须全部过一遍，这个过程老师会教授学员经验技巧以达到快速掌握EDA工具的目的。

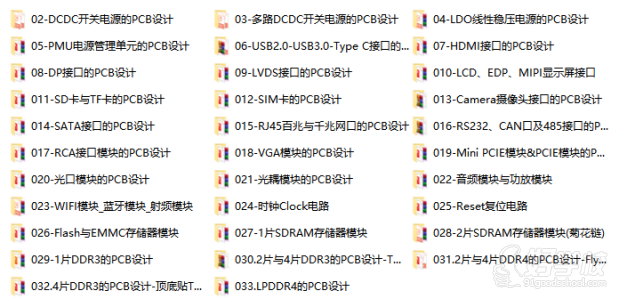

3、常见的PCB设计模块学习（预计规划时间5周，32个模块小项目）

现在市面上大部分的电子产品由于集成度越来越高，已经不像以前那用需要很多基础电路来搭建电气功能，现在都是集成为了某个芯片或者某个模块。设计者把这些模块模块进行组合，然后再进行一部分微调就可以了。

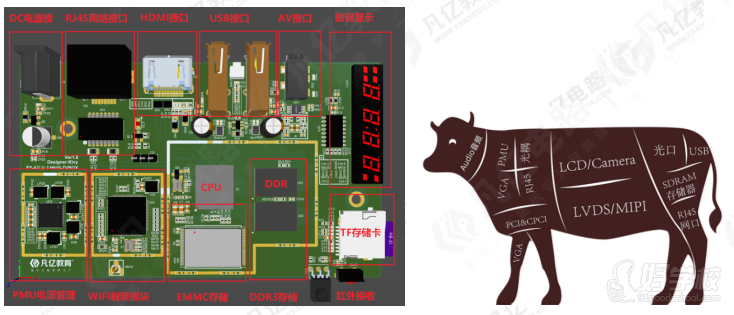

比如上面的这个机顶盒的设计：它需要连接显示器有HDMI模块或AV接口；需要联网的话，需要有一个RJ45网口模块或者WIFI模块；需要供电并分配电源，就需要有DCDC 电源转换或者是PMU电源管理单元；它需要存储音视频信息，就需要DDR、FLASH等存储器模块。它就是由各个功能模块组合而成的。那么假如现在需要你去绘制这个产品的PCB设计，我们是不是可以先从这些模块入手，透析这个产品的本质，了解好每一个模块的基本原理，再掌握它每一个模块的PCB布局和PCB布线的要点，然后再去汇总整个的设计，那这个时候你会发现这个板子其实就已经完成了80%的工作量了，剩下的只是模块和模块之间的信号互联了。那么这个通过几个实战的案例是不是就基本差不了。

我们就是基于以上思维，开设的这种培训方法，这也是我们和其他培训机构不一样的地方，不是一开始就是案例，而是让高速PCB设计从业者，透过现象看本质，庖丁解牛一样，真正得心应手，你来当这把尖刀，应对不同的PCB产品设计。

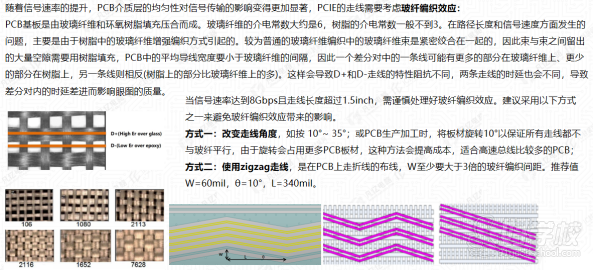

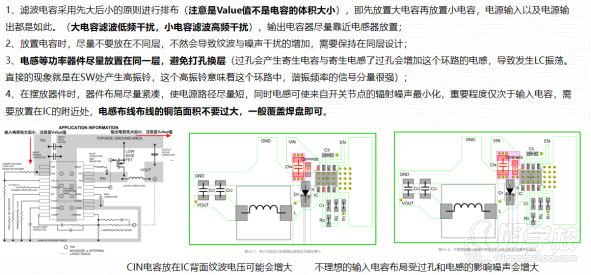

每个知识点都有详细PPT图文说明，学得更具体，学得更充分！！

接前

3、2/4/6/8综合案例（预计规划时间6周，4个实战大项目案例）

学习完软件，学习完模块，接下来我们就是进行多个综合案例的实战练习了，这个阶段的你软件应该都很熟练了，常见的PCB模块布局布线你也掌握了，剩下的就是如何把所学融入到实际项目当中去，我们由易到难给你们准备了4个实战案例，Altium/Allegro/PADS/培训案例一模一样。

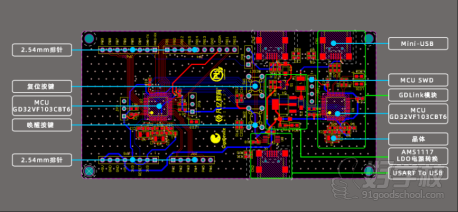

第一个案例：2层国产GD32/STM32入门最小系统开发板

大纲介绍：本课程定位主要是入门，采用“项目驱动+手把手教学”的模式。通过采用全新的EDA工具软件，设计一个兆易创新国产GD32/STM32的开发板，产品不是很复杂，但我们基于一个电子产品开发的整个流程来进行讲解:原理图设计到PCB制版的全流程，涵盖元PCB工程搭建、原理图库的绘制、原理图设计、PCB封装库管理、布局布线等核心环节，同步融入生产文件输出等工程化设计要点，每一个环节给学员进行细致的讲解和实操演示，过程中也会涉及到一些PCB设计的常用概念，能够对小白学员的基础做一个补充，卡点式教学，力求新手听完就能动手操作的状态，希望新手通过本套视频全部堂握EDA软件的基本操作以及电子设计的基本流程以及2层电路板的设计要点和方法，让我们从完全的小白正式跨入电子设计这个圈子。

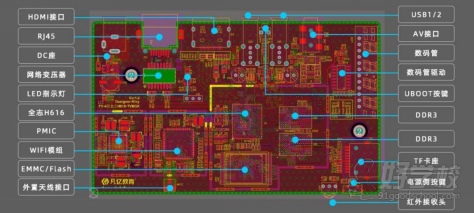

第二个案例：4层全志H616_消费类TV_BOX PCB设计项目

大纲介绍：消费类产品主要是侧重成本，那么他的层数会相对较低，但是功能不会少，板子走线难度就会增加，采用消费类产品来进行教学，能够使学员学到应对高密度PCB设计的设计思路与技巧，本项目基于全志系列H616的芯片，包含PMIC电源管理电源、USB接口、RJ45网口、HDMI接口、AV接口、WIFI模块以及DDR3EMMC存储器等常用模块单元，项目从前期的原理图导入到后期输出生产文件(GERBER)的全过程都会细致的给大家进行理论讲解和演示。学习过程中重点掌握运用AD25工具设计PCB的技巧、4层消费类电子设计思路和成本控制、0.65mm间距BGA的出线方法，通过高密度的消费类电子产品的设计举一反三，应用到以后得工作当中。

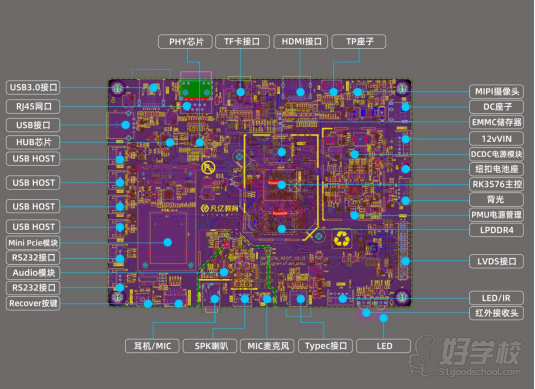

第三个案例：6层RK3576_AIOT_人工智能物联主板PCB设计项目

大纲介绍：本项目是针对核心为瑞芯微RK3576高性能AIoT处理器的6层人工智能物联主板PCB设计项目，专注于人工智能与物联网应用，设计涵盖了复杂的电源架构（如多路DC-DC、PMU电源管理）、高速信号布线（如LPDDR4、eMMC、PCIe）、以及丰富的扩展接口（如MIPI-CSI/DSI、千兆以太网、USB3.0等）。项目将从核心模块布局、高速信号完整性分析与优化、电源完整性PI设计、严格的EMC/EMI对策，一直推进到完整的Gerber生产文件输出，确保主板在高性能计算、稳定性和可靠性的前提下，满足各类AIoT场景的严苛要求，学习完成之后对学员综合能力得到更大的提高。

第四个案例：8层RK3588_综合工业主板（选学）

大纲介绍：本视频课程以瑞芯微RK3588芯片为核心，完整呈现一款8层通孔PCB从零到交付的全流程实战设计，课程涵盖多个高速电路模块，系统讲解包括PMIC电源管理、、HDMI 接口、MIPI-DSI/CSI、SATA 、千兆以太网、USB 2.0/3.0、Type-C接口、FSPI Flash、LPDDR4X高速存储及EMMC模块在内的多项常用电路单元设计方法。我们将从工程建立、网表导入、约束规则设置开始，逐步演示布局规划、关键信号布线、等长处理、DRC修正，直至最终光绘文件（GERBER）生成与输出检验。过程中不仅注重软件操作，更深入解析高速设计中必须掌握的阻抗匹配、平面跨分割、3W原则、包地屏蔽与差分蛇形线等关键理论与实战技巧。本课程融合了工程师丰富的项目实战经验，注重实际工程应用，帮助学习者掌握PCB设计中的各种实用技巧与细节处理方法。产品类型：工业控制板 设计难点：0.65BGA、器件密度高、综合规划难、屏蔽罩设计设计层数：8层 焊接点数：6000+Pins 设计周期：20天
